ZMAQ、ZMAX气动薄膜三通调节阀专业生产厂家,由本厂自主研发生产的【调节阀】质量可靠、价格合理、售后服务完善。ZMAQ、ZMAX气动薄膜三通调节阀适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【调节阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
【调节阀】的阀体类型选择:调节阀的阀体种类很多,常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。【调节阀】在具体选择时,可做如下考虑: (1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
ZMAQ、ZMAX气动薄膜三通调节阀概述:

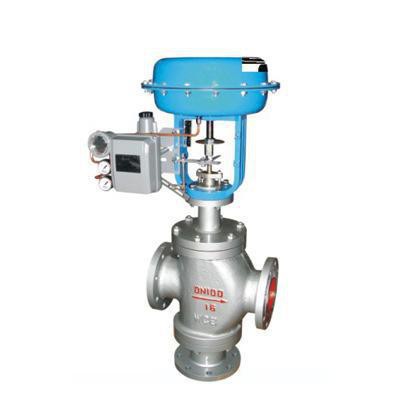

气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
ZMAQ、ZMAX气动薄膜三通调节阀可配附件:定位器、手轮机构、空气过滤减压器等。
【一】ZMAQ、ZMAX气动薄膜三通调节阀执行机构主要技术参数
阀座直径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 |
|
|
|
|
| 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 |
分流 |
|
|
|
|
| 85 | 125 | 210 | 340 | 535 | 800 | 1260 | |
公称压力MPa | 0.6 4.0 6.4 | ||||||||||||
行 程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
介质温度℃ | -20~200、-40~+250(常温型)、-40~315(中温型) | ||||||||||||
法兰尺寸 | 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59 | ||||||||||||
法兰型式 | 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式 | ||||||||||||
阀体材质 | HT200,ZG230-450、ZG1Cr18Ni9 | ||||||||||||
阀芯材质 | 1Cr18Ni9 | ||||||||||||
上阀盖型式 | 普通式(常温型),热片式(中温型) | ||||||||||||
可调比 | 30:1 |
注:可为用户提供ANSI、JPI、JIS法兰的产品,其法兰距按用户需要确定。
【二】ZMAQ、ZMAX气动薄膜三通调节阀执行机构主要技术参数
型 号 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面积cm 2 | 400 | 630 | 1000 | 1600 |
行 程mm | 16.25 | 40 | 60 | 1000 |
弹簧范围KPa | 20~100;40~200、20~60、60~100、80~240 |
【三】ZMAQ、ZMAX气动薄膜三通调节阀性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差% | ±6 | ±1.5 | ||
回差% | 5 | 1.5 | ||
死区% | 4 | 0.6 | ||
始终点偏差% | 气关 | 始点 | ±2.5 | ±1.5 |
终点 | ±6.0 | |||
气开 | 始点 | ±6.0 | ||
终点 | ±2.5 | |||
额定行程偏差% | ±2.5 | |||
允许泄漏量L/h | 10 -3 ×阀额定容量 |
【四】ZMAQ、ZMAX气动薄膜三通调节阀允许压差
供气压力 | 弹簧压力 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
0.14MPa | 20-100 | 1220 | 750 | 500 | 300 | 300 | 200 | 120 | 120 | 80 | 50 | 50 | 25 |
【五】ZMAQ、ZMAX气动薄膜三通调节阀主要零件材料
零件名称 | 材料 | 温度范围 |
阀 体 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ | |
ZG1Cr18Ni9Ti | -250~550℃ | |
阀芯、阀座、阀杆 | 1Cr18Ni9 | -250~550℃ |
密封垫 | 橡胶石棉板 |
|
不锈钢缠绕垫 |
| |
填料 | 聚四氟乙烯 |
|
上下膜盖 | A 3 钢板 |
|
膜片 | 35CrMoA |
|
35、A 3 |
| |
支架、顶盘 | HT200 |
|
压缩弹簧 | 60Si2Mn |
|
波纺薄膜 | 5806胶夹480D尼龙66网眼布 |
|
【六】ZMAQ、ZMAX气动薄膜三通调节阀结构尺寸图:
【七】ZMAQ、ZMAX气动薄膜三通调节阀外形尺寸:
公 | 合流 | 分流 | ||||||||||||||||
行 | D | L | H1 | H2 | L | H1 | H2 | |||||||||||
PN MPa | PN MPa | PN MPa | PN MPa | |||||||||||||||
1.6 | 4.0 | 6.4 | 普通型 | 高温型 | 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | 普通型 | 高温型 | 1.6 | 4.0 | 6.4 | |||
25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 150 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
32 | 16 | 325 | 200 | 200 | 210 | 600 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
50 | 25 | 235 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
80 | 40 | 410 | 300 | 310 | 320 | 879 | 1024 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 350 | 370 | 900 | 1060 | 245 | 275 | 285 |
125 | 60 | 495 | 410 | 430 | 440 | 1028 | 1244 | 260 | 300 | 300 | 410 | 425 | 440 | 1050 | 1265 | 285 | 320 | 325 |
150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 460 | 475 | 1060 | 1275 | 305 | 340 | 345 |
200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 |
| 474 | 474 | 635 | 660 | 670 | 1525 | 2800 |
| 540 | 540 |
300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 |
| 584 | 584 | 720 | 740 | 770 | 1545 | 1820 |
| 612 | 612 |
注:公称通径小于80的分流阀采用同口径的合流阀代替
