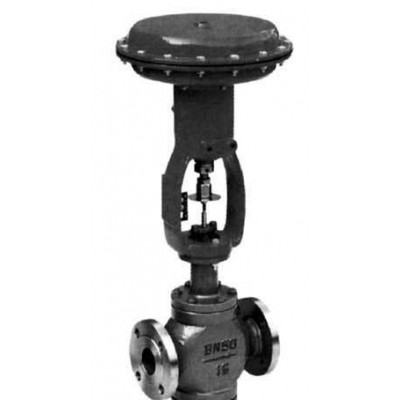

ZMA(B)P 型气动薄膜单座/气动双座调节阀/空气调节阀/图1

ZMA(B)P 型气动薄膜单座/气动双座调节阀/空气调节阀/

2021-11-22 00:4610000询价

价格：￥265.00/个

加工定制：是

材质：不锈钢

起订：1个

供应：1000个

发送询价
加工定制 是
材质 不锈钢
连接形式 法兰
公称通径 20-200（mm）
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 常压
工作温度 常温
流动方向 单向
零部件及配件 执行器
形态 隔膜式
类型(通道位置) 直通式
标准 国标
密封形式 硬密封型
驱动方式 气动
品牌 汇正
型号 ZMA(B)P 、ZMA(B)N



 概述
    ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯，阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合，因此该产品被广泛地应用于石化、冶金、电站等行业的自动控制系统。

规格与技术参数

公称通径mm

25｝32｛40｝50｝65｝80｛100｝125｝150｛200｝250｛300

额定流量系数Kv

8｝12｝20｝32｛50｛80！120｝200｝280 1 450｝700｝1100

公称压力MPa

1．6 4．0 6.4（常温型）4.0 6.4（中温型）

行程（mm)

16｛25｝40｝60｝100

介质温度℃

-15-+200、-40-+250（常温型）-40-+450（中温型）

流量特性

直线等百分比

法兰尺寸

铸铁法兰尺寸按JB78铸钢法兰尺寸按JB79

法兰型式

法兰密封面型式按JB77其中铸铁法兰按光滑式铸钢法兰按凹式

阀体｛公称压｝1．6

常温型｝IIT200

材质｝力MPa｝4 ．0，6 ．4

常温、中温型｛WCB ZGlCr18Ni9Ti

阀芯材质

1Cr18Ni9

上阀盖型式

普通式（常温型）热片式（中温型）

可调比R

30：1


允许压差

供气压
力MPa

弹簧压
力KPa

公称通径

20

20

20

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

允许压差MPa

5.3

3.7

2.3

1 .3

0 .8

0.5

0.5

0.3

0.25

0 .2

0 .12

0.12

0.08

0.05

0.05

0 .035

0.24

40-200

6.4

6.4

5.5

3.1

1.8

1 .2

1.1

0.7

0.65

0.45

0 .18

0.18

0.10

0.10

0.10

0.07


外型尺寸

公称
通径
DN

D

L
PN（MPa）

H

Hi

1.6

4 .0

6 .4

常温型

中温型

25

280

185

190

200

570

720

115

32

280

200

210

210

576

727

120

40

325

220

230

235

624

775

130

50

325

250

255

265

639

790

145

65

410

275

285

295

876

1039

180

80

410

300

310

320

881

1044

195

100

410

350

355

370

885

1048

200

125

495

410

425

440

1041

1253

245

150

495

450

460

475

1051

1263

255

200

495

550

560

570

1106

1318

275

250

620

670

740

752

1075

1265

380

300

620

770

803

819

1080

1260

430


主要零件材料及推荐使用温度范围

件名称

材料

温度范围℃

备注

最小

最大

阀体
上、下阀盖

HT200

-15

+200



WCB

-29

+450



ZGlCr18Ni9Ti

-40

+550



阀座、阀芯、阀杆

1Cr18Ni9

-40

+550



上、下膜盖

As钢板



支架、顶盖

HT200



压缩弹簧

60Si2Mn



波纹薄膜

5806胶夹480D尼龙66网眼布



填料

聚四氟乙烯

-40

+200



碳纤维

-120

+350



柔性石墨

-200

+600



订货须知
    订货时请填写（规格书》或注明以下内容：
    1.产品型号2.公称压力3.公称通径DN,阀座直径4.弹簧范围5.是否带附件6.流量特性7.阀的前阀后压差8.阀体、阀芯、阀座材质
    9.流体介质种类10.是否有其它特殊要求
