价格：￥2500.00/套
品牌：智科
标准：国标
材质：铸钢
起订：1套
供应：1套
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-250（mm） |
| 规格 | DN50 |
| 类型 | 调节 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 氨气,蒸汽,油品,液化气,氧气,水,弱酸碱介质,空气,各种高腐蚀化学介质 |
| 形态 | 柱塞式 |
| 用途 | 仪表,温控,流量控制,进水,节流,截止,风量调节,调压,调节 |
| 零部件及配件 | 定位器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 浙江智科 |
| 型号 | HTS-16C |
| 加工定制 | 是 |
| 通道位置 | 二通式 |
智科HTS气动单座调节阀,气动单座调节阀 的详细信息

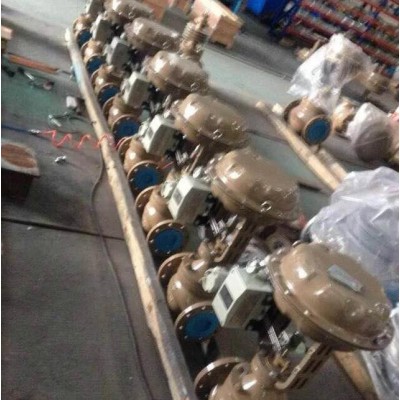

一、智科HTS气动单座调节阀图片
二、智科HTS气动单座调节是一种顶导向结构的调节阀，阀体流体通道呈 S 流线型，压降损失小，流量大， 可调范围广，流量特性曲线精度高，阀芯导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。可用于控制各种不同压力和温度的流体。
三、智科HTS气动单座调节阀技术参数和性能
·1、型 式 直通单座铸造球型阀
2、公称通径 40~200mm
3、公称压力 ANSI 125、150、300、600
4、JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa/
5、连接型式 法兰式：FF、RF、RJ 和 LG
6、标准按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
7、凹凸面/
8、焊接式：嵌接焊 SW(40~50mm） 对接焊 BW(65~200mm)
9、材 料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti/
10、上阀盖常温型（P）：-17~+230℃
伸长I型（E1）： -45~-17℃,+230~+566℃
伸长II型（E2）： 整体式（E2I）：-100~-45℃
焊接式（E2W）： -196~-100℃
压盖型式 螺栓压紧式
11、填 料 V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。
四、智科HTS气动单座调节阀内组件
阀芯型式 上导向单座柱塞型阀芯。
流量特性 高精度流量特性，参考图 2；高容量流量特性，参考图 1；
快开特性：快开阀芯。
工作范围 软阀座的工作温度和压差参考图 3
司太莱堆焊的工作温度和压差参考图 4
材 料 1Cr18Ni9Ti 0Cr17Ni12Mo2 司太莱堆焊
五、智科HTS气动单座调节阀执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙 弹簧范围 0.02~0.10,0.08~0.24MPa 供气压力 0.14,0.16, 0.28MPa
气源接头 Rc 1/4
环境温度 -30~+70℃
备注：该阀也可配用 VA5 或 VA6 和 VP 执行机构
阀作用型式 气——开式，气——关式。
附 件 定位器、手轮机构、气动阀位传送器等。
六、智科HTS气动单座调节阀性 能
泄 漏 量 金属阀座：符合标准 ANSI B16.104 IV 级、小于额定的 Cv 的 0.01%
聚四氟乙烯阀座：符合标准 ANSI B16.104 VI 级，小于额定的 Cv 的 10-7。司太莱堆 焊阀座，小于额定 Cv 的 Cv10-7（快开阀芯）
回 差 1%（带定位器） 3%（不带定位器）
线 性 ±1%（带定位器） ±5%（不带定位器）备注：采用标准的 V 型聚四氟乙烯填料。
可调范围 50∶1
