价格：￥884.00/个
加工定制：是
材质：不锈钢
起订：1个
供应：555个
发送询价
| 加工定制 | 是 |
| 材质 | 不锈钢 |
| 连接形式 | 内螺纹 |
| 公称通径 | 20-3000（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 定位器 |
| 形态 | 膨胀式 |
| 类型(通道位置) | 二通式 |
| 标准 | 德标 |
| 密封形式 | 硬密封型 |
| 品牌 | 汇正 |
| 型号 | 供应ZJHN-16C DN40气动双座调节阀厂家 |
压力有16/25/40/64,材质有WCB/304/316
产品简介：

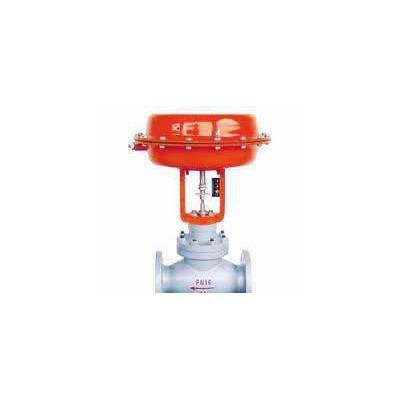

ZJHN气动薄膜双座调节阀采用双导向结构，阀体结构紧凑，流体通道呈现S流线型，压降损失小流通量大，可调范围可调范围广，流量特性精度高。由于在阀芯的顶部及底部进行了导向，具有抗震耐磨的特点。调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求稳定性好、高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。
![]()
ZJHN气动薄膜双座调节阀标准技术参数：
【阀体】
形 式：直通双座铸造球形阀
阀 尺 寸：DN20-200
额定压力：PN16、PN40、PN63、PN100
连接形式：法兰
法兰标准：钢制法兰按GB9113-2000、JB/T79-94
密封面形式：PN16为凸面
PN40、PN63、PN100为凹凸面
法兰端面距：按GB12221-89
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式：标准型（-20℃ ~ +200℃ ）
低温型（-60℃ ~ -196℃ ）
散热型（-40℃ ~ +450℃ ）
波纹管密封型
压盖形式：压板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
垫 片：型式--齿型和平型
材料--F4/改性F4，不锈钢+石墨 【阀内组件】
结构形式：压力平衡形式
阀 芯：双座柱塞型阀芯
金属密封
等百分比特性（%C）
线性特性（LC） 【执行机构】
型 式：多弹簧式薄膜执行机构
ZHA-22、ZHA-23、ZHA-45
ZHB-22、ZHB-23、ZHB-45
阀 作 用：正作用，反作用
膜片材料：丁晴橡胶夹增强涤沦织物
弹簧量程：20 ~ 100KPa
40 ~ 200KPa
80 ~ 240KPa
供气压力：0.14 ~ 0.4MPa
信号接口：内螺纹M16X1.5
环境温度：-30℃ ~ +70℃
ZJHN气动薄膜双座调节阀结构图： | 【阀作用（阀芯正装）】
气关式FO（配正作用执行机构）
当气源故障时，执行机构弹簧将阀打开
气开式FC（配反作用执行机构）
当气源故障时，执行机构弹簧将阀关闭 【附件（根据要求配置）】
定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他 【性能】
额定Kv值：参照表格1
流量特性：线性，等百分比
可调范围：50:1
阀座泄漏率（对于额定Kv值%）：
金属密封--小于0.1%（ANSIB16.104-1976IV级）小于0.01%以下（ANSIB16.104-1976IV级）
回 差：带定位器的小于全行程的1%
不带定位器的小于全行程的3% ~ 5%
基本误差：带定位器的小于全行程的±1%
不带定位器的小于全行程的±5%
外形尺寸：参照表格2 [油漆颜色]：调节阀的气动执行机构的表面应涂
漆，不锈钢或铜质的阀可以不涂
漆；阀体上的箭头及文字涂红漆。
用户指定色彩也可以。
![]()
|
![]()
