价格：￥411.00/个
加工定制：是
材质：不锈钢
供应：56666个
| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | 15-3000（mm） |
| 密封形式 | 软密封型 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 形态 | 蝶式 |
| 零部件及配件 | 执行器,定位器 |
| 类型(通道位置) | 常规 |
| 适用介质 | 各类 |
| 用途 | 调节 |
| 品牌 | 汇正 |
| 型号 | ZNAZ-64K-16C型 |
结构特点和应用范围

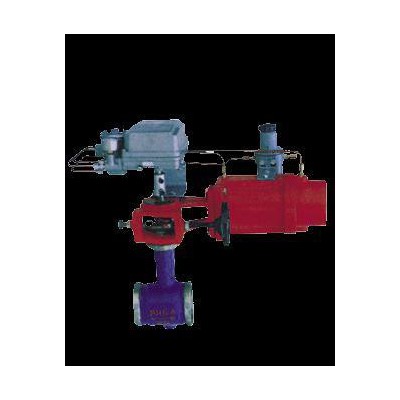

VFR凸轮挠曲调节阀是一种结构新颖的调节阀。阀芯的回转中心不与旋转轴同心，可减少阀座磨损，延长使用寿命；阀芯后部设有一个导流翼，有利于流体稳定流动，具有优良的稳定性。其次，还有流量大可调范围广的特点。
技术参数和性能指标
[阀体 ]
型 式： 偏心旋转阀
公称通径： 25-300mm
公称压力： ANSI 150,300,600; JIS 10,20,30,40K
连接形式：对夹式连接
材 料: ZG25, ZG1Cr18Ni9和ZG0Cr17Ni12Mo2
上阀盖与阀体成一个整体:-60-+350°C
压盖型式: 螺栓压紧式
填 料: 含浸聚四氟乙烯石棉填料
[阀内组件 ]
阀芯型式:偏心旋转阀芯（带导流翼）
流量特性：%
阀 座: 夹紧式阀座
球芯材料: 17-4PH 1Cr18Ni9 0Cr17Ni2Mo2或堆焊司太莱合金
球芯转角: 全开60°
阀座材料: 17-4PH和0Cr17Ni12Mo2，软阀座的标准温度-60-+200°C
[执行机构 ]
型 式: VR薄膜执行机构
膜片材料: 氯丁橡胶夹尼龙
供气压力:VR1:0.22MPa,VR2:0.35MPa,VR3:0.35,0.50MPa
弹簧范围:VR1:0.07-0.14MPa,VR2:0.10-0.20MPa,VR3:0.08-0.16MPa和0.18-0.28MPa
气源接头: RC1/4
气室容积: VR1:760cm3,VR2:220cm3,VR3:5800cm3
环境温度: -30-+70°C
[性能 （带定位器） ]
泄漏量金属阀座： 符合标准ANSI B16.1041Ⅴ级，小于额定流量系数Kv的0.1%
回 差: 1%（带定位器）
线 性: ±2% （带定位器） ±5%（定位器用等百分比凸轮）
行程时间: VR2 空载8秒，VR3 空载21秒（转角0-60°带定位器）
可调范围: 100：1
阀作用型式: 气-开式或气-关式
附 件: VPR定位器和手轮, 定位器
型 号: VPR定位器
输入信号: 标准0.02-0.10MPa,分程0.02-0.06，0.06-0.10MPa
供气压力: 0.35-0.50MPa
输出特性: 线性百分比特性
耗 气 量: 12L/min（供气压力为0.50MPa）
气源流量: **大120L/min（供气压力为0.50MPa）
