价格：￥460.00/个
加工定制：是
材质：不锈钢
供应：99999个
发送询价
| 加工定制 | 是 |
| 材质 | 不锈钢 |
| 连接形式 | 内螺纹 |
| 公称通径 | 20-3000（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 形态 | 旋塞式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 品牌 | 汇正 |
| 型号 | 供应ZAZP-16C DN65电动单座调节阀厂家 |
产品简介：

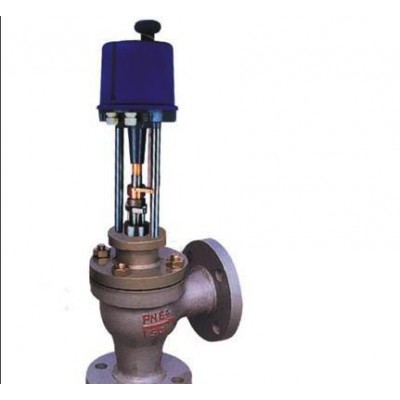

ZDLP单座动态平衡电动调节阀采用顶导向结构，阀体结构紧凑，流体通道呈现S流线型，压降损失小流通量大，可调范围广，流通特性精度高。阀芯导向面积大，抗震性好，阀座关闭性能符合GB/T4213-92标准，调节阀配用接收ON-OFF或4-20mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构，更适用于要求可靠性及关闭性能高的高温、低温及高压场合下使用。
标准技术参数：
【阀体】
形 式：直通单座铸造球形阀
阀 尺 寸：DN20-200
额定压力：PN16、PN40、PN63、PN100
连接形式：法兰（标准型）螺纹、焊接（须用户指定）
法兰标准：钢制法兰按GB9113-200、JB/T-94
密封面形式：PN16为凸面
PN40、PN63、PN100为凹凸面
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式：标准型（-20℃ ~ +200℃ ）
低温型（-60℃ ~ -196℃ ）
散热型（-40℃ ~ +450℃ ）
波纹管密封型
压盖形式：压板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
垫 片：型式--齿型和平型
材料--F4/改性F4，不锈钢+石墨 【阀内组件】
阀 芯：单座柱塞型阀芯
金属密封
等百分比特性（%C）
线性特性（LC）
软密封（材料：增强聚四氟乙烯） | 【附件（根据要求配置）】
空间加热器、过载保护
【性能】
额定Kv值：参照表格1
流量特性：线性，等百分比
可调范围：50:1
阀座泄漏率（对于额定Kv值%）：
金属密封--小于0.01%
（ANSIB16.104-1976IV级）及小
于0.001%（为选择项）
软 密 封--小于0.00001% 以下
（ANSIB16.104-1976IV级）
基本误差：±1%
回 差：≤1%
死 区：≤1%
动作时间：参照表格1
外形尺寸：参照表格2
产品重量：参照表格2
接线端子图：参阅所配执行机构使用说明书
油漆颜色：调节阀的电动执行机构和阀的表面应
涂漆，不锈钢或铜质的阀可以不涂
漆；阀体上的箭头及文字涂红漆。用
户指定色彩也可以。 |
【执行机构】
型 式：电动执行机构
381LSA/XA-08 381LSA/XA-20
381LSB/XB-30 381LSA/XA-50
381LSC-65 381LSC-99 381LSC-
160
阀 作 用：正作用，反作用
控制动作：比例控制或ON-OFF控制
输入信号：4 ~ 20mADC或1-5VDC须选择输入
信号“断”时调节阀的位置（保护、
全开、全关）
电 源：AC220V，50Hz
输出信号：4 ~ 20mADC（负载电阻500Ω以
下）
功 耗：A型/50VA，B型/150VA，C
型/220VA
保护等级：IP55
出线连接：普通S型G1/2，防爆X型G3/4
环境温度：无空间加热器-10℃ ~ +60℃
有空间加热器-35℃ ~ +60℃
防爆X型 -10℃ ~ +40℃
环境湿度：普通S型95%以下，防爆V型45-
85%
隔爆等级：ExdllBT4
过载保护：A、B型任选，C型必配
手动装置：带手柄
|
