价格:¥414.00/套
品牌:浙江智科流体控制技术有限公司
标准:国标
材质:碳钢
供应:3套
标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 常温 |
公称通径 | 50 |
规格 | DN150,DN50,DN80 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封型 |
驱动方式 | 电动 |
适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,氨气,氮气,氧气,液化气,空气 |
形态 | 柱塞式 |
用途 | 流量控制,调压,调节,风量调节,减压阀,温控,节流 |
零部件及配件 | 执行器 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 利沃夫自控 |
型号 | ZAZM-16 |
加工定制 | 是 |

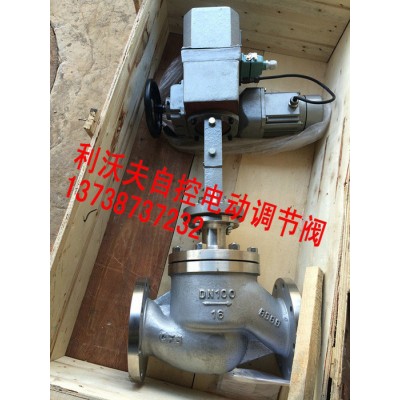

一、ZAZM系列电动单座双座调节阀?概述
ZAZ(P、N、M)型电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力,接受统一的标准电信号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
二、ZAZM系列电动单座双座调节阀?主要技术参数公称通径DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量 | 单座 | P | 0.08~0.8 | 1.2~5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
|
|
双座 | N |
|
| 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
套筒 | M |
|
| 15 |
| 20 | 30 |
| 75 | 115 |
| 240 | 350 |
|
| |
公称压力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
电动执行器型号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
信号 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
介质温度℃ | -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | |||||||||||||||
流量特性 | 直线??百分比 | |||||||||||||||
可调范围 | 30:1 | |||||||||||||||
电源电压 | 220VAC 50~60Hz | |||||||||||||||
作用方式 | 电开式(K) 电闭式(B) | |||||||||||||||
阀 | 公 | 0.6 |
| 低温: ZG1Cr18Ni9Ti | ||||||||||||
1.6 | 常温:HT200 ZG230-450 | |||||||||||||||
4.0 |
| 低温: ZG1Cr18Ni9Ti | ||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
6.4 | 低温:ZG1Cr18Ni9Ti | |||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
法兰尺寸 | 管连接 | 铸钢法兰按JB77-59,铸铁法兰按JB79-59 | ||||||||||||||
法兰型式 | 法兰密封型式按JB77-59,其中PN6.0法兰按准糟式 | |||||||||||||||
阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||
上阀盖型式 | 普通式(常温型),热片式(中温型),长劲式(低温式) |
使用情况 | 阀芯处于流开状态,关闭时阀后压力P2=0 | ||||||||||
公称通径 | 阀座直径 | 执行机构 | 允许压差(sMPa) | ||||||||
电动直通单座调节阀 | |||||||||||
PN1.6(MPa) | PN6.4(MPa) | ||||||||||
3/4 | 3 | 4 | 5 |
|
|
| |||||
6 | 7 | 8 | |||||||||
20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | |
公称压力 | 4.34.3 | 2.5 | |||||||||
25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 |
| ||||
32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 |
| |||||
40 | 40 | 400,1000 | 0.7 | 1.0 | 0.7 | 1.5 |
| ||||
50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 |
| |||||
65 | 66 | 6400,16000 | 1.4 | 1.4 | |||||||
80 | 80 | 1.0 | 1.0 | ||||||||
100 | 100 | 0.6 | 0.6 | ||||||||
125 | 125 | 6400,16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
250 | 250 | 16000 | 0.3 | 0.3 | |||||||
300 | 300 | 0.2 | 0.2 |
项目 | 指标 | |
基本误差% | ±5.0 | |
回差% | 3.0 | |
死区% | 3.0 | |
泄漏量 | 单座阀 | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
双座阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | |
套筒阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
ZAZM电动单座调节阀、ZAZN电动双座调节阀 尺寸图
公称通径 | A | B | L | H | H1 | ||||||
ZAZP单座 | ZAZN双座 | ||||||||||
PN1.6 | PN4.0 | PN6.4 | 普通型 | 热片型 | 普通型 | 热片型 | ZAZP | ZAZN | |||
20 | 230 | 460 | 180 | 185 | 190 | 653 | 804 | / | / | 65 | / |
25 | 185 | 190 | 205 | 665 | 816 | 670 | 937 | 99 | 104 | ||
32 | 200 | 210 | 220 | 671 | 822 | 673 | 943 | 105 | 107 | ||
40 | 220 | 230 | 240 | 683 | 834 | 693 | 982 | 116 | 126 | ||
50 | 230 | 530 | 250 | 255 | 265 | 698 | 849 | 698 | 992 | 131 | 131 |
65 | 275 | 285 | 295 | 789 | 949 | 799 | 1147 | 165 | 175 | ||
80 | 305 | 310 | 325 | 792 | 952 | 809 | 1177 | 173 | 190 | ||
100 | 350 | 355 | 370 | 796 | 956 | 821 | 1207 | 177 | 202 | ||
125 | 260 | 630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1357 | 225 | 250 |
150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1377 | 233 | 260 | ||
200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1459 | 272 | 302 | ||
250 | 670 | 660 | 670 | 1156 | 1368 | 1156 | 1368 | 422 | 422 | ||
300 | 740 | 785 | 800 | 1215 | 1427 | 1215 | 1427 | 484 | 484 |
ZAZM电动套筒调节阀尺寸图
公称通径 | L(mm) | A | B | H(mm) | H1(mm) | |||
PN16 | PN40 | PN64 | 普通型 | 热片型 | ||||
25 | 184 | 197 | 230 | 230 | 460 | 668 | 819 | 75 |
40 | 222 | 235 | 260 | 684 | 835 | 95 | ||
50 | 254 | 267 | 300 | 684 | 835 | 98 | ||
80 | 295 | 317 | 380 | 230 | 530 | 785 | 946 | 130 |
100 | 350 | 368 | 430 | 795 | 946 | 156 | ||
150 | 480 | 473 | 550 | 260 | 630 | 945 | 1160 | 208 |
200 | 600 | 615 | 650 | 945 | 1160 | 250 | ||
250 | 650 | 670 | 690 | 1050 | 1320 | 265 | ||
300 | 740 | 770 | 800 | 1145 | 1320 | 265 |
订货须知
订货时请用户提供以下资料:
1. 调压阀名称、型号
2. 公称通径(mm)
3. 公称压力(MPa)
4. 额定流量系数(Kv)
5. 介质名称、状态、流量
6. 阀前、阀后压力,控制阀前还是阀后,压力设定值及压力调节范围
7. 工作温度
8. 工作流程简图(必要时)
9. 阀体、阀内件及填料材质
10. 其他特殊要求
