价格：￥2650.00/个
加工定制：是
材质：碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB
起订：1个
供应：100个
发送询价
| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | HCBW-16C、HCBW-25C、HCBW-40C、HCBW-64C、HCBW-100C、HCBW |

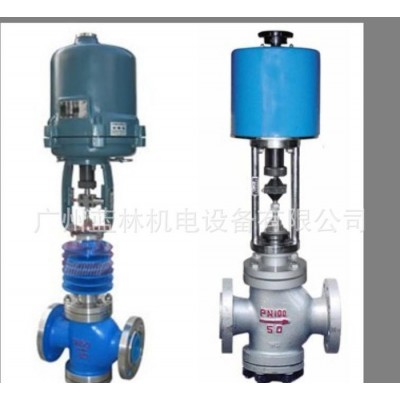

一、波纹管密封调节阀概述HCBW波纹管密封平衡笼式调节阀是CV3000系列产品之一。波纹管密封调节阀控制各种高温、低温的中压流体，是一种压力调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。HCBW波纹管密封平衡笼式调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。的泄漏量符合ANSI B16.104标准。HCBW波纹管密封平衡笼式调节阀符合GB/T4213-92标准。二、波纹管密封调节阀阀体
| 型 式 | 直通双座铸造球型阀 | |
| 公称通径 | 40、50、65、80、100、150、200mm | |
| 公称压力 | ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa | |
| 连接型式 | 法兰连接密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSI B16.5-1981、HG20594-97、HG20618-97等 | |
| 焊接连接 | 嵌接焊SW（40~50mm） 对接焊 BW（65~200mm） | |
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛等 | |
| 上阀盖 | 波纹管密封（W | -45~+350℃ |
| 压盖型式 | 螺栓压紧式 | |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 阀芯型式 | 单座套筒式柱塞型阀芯 | ||
| 流量特性 | 高容量流量特性 | 金属阀座 | 等百分比特性（%V）和线性特性（LV） |
| 软阀座 | 等百分比特性（%T）和线性特性（LT） | ||
| 高精度流量特性 | 金属阀座 | 等百分比特性（%VF）和线性特性（LVF） | |
| 软阀座 | 等百分比特性（%TF）和线性特性（LTF） | ||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L 、不锈钢堆焊司太莱合金等 ） | ||
| 波纹管材料 | 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L | ||
| 型 式 | HA多弹簧薄膜执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、ding腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30~+70℃ |
