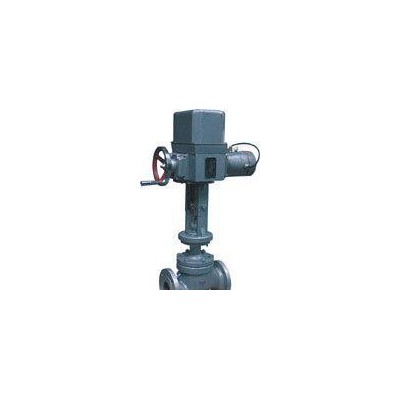

101.气动调节阀、电动调节阀、精小型单座套管图1

101.气动调节阀、电动调节阀、精小型单座套管

2021-11-21 23:1312090询价

价格:¥1880.00/个

加工定制:是

材质:其他

起订:1个

供应:500个

发送询价
加工定制
材质 其他
连接形式 多种
公称通径 40 ~ 200(mm)
压力环境 PN1.6 ~ 6.4(MPa) 、 ANSI150 ~ 600 、 JIS10 ~ 40K
工作温度 常温 -20 ~ 200 、高温 -40 ~ 450
零部件及配件 配件
形态 其他
类型(通道位置) 其他
标准 国标
密封形式 其他
品牌 光辉
型号 各种型号

概述:

  ZJHP、ZJHM精小型气动薄膜单座、套筒调节阀采用顶部导向结构,配用多弹簧执行机构和低流阻调节机构组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性**、拆装方便等优点。广泛应用于**控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

主要规格参数:
公称通径DN(mm):20~400
公称压力PN(MPa):1.6、4.0、6.4
固有流量特性:直线、等百分比
压力调节范围(KPa):20~100、40~200、80~240 段幅:20~60、60~100
气源压力Ps(MPa):0.14~0.4
工作温度t(℃):-20~200常温型、-40~450中温型
材质:铸铁、碳素钢、不锈钢等
概述:


  ZHTS单座调节阀由多弹簧式薄膜执行机构和高精度流量单座柱塞式调节机构组成。阀体结构紧凑,流体通道呈S流线型,压降损失小、流量大、可调范围广、流量特性曲线精度高,阀芯异向面积大、抗振性好、阀座泄漏量少等优点,配用多弹簧式薄膜执行机构,结构紧凑、输出力大,广泛应用于控制各种不同压力和温度的流体中。


→主要规格参数:

公称通径 DN(mm):40 ~ 200
公称压力 :PN1.6 ~ 6.4(MPa) 、 ANSI150 ~ 600 、 JIS10 ~ 40K
流量特性 : 等百分比、线性
供气压力 Ps(MPa):0.14 ~ 0.4
作用方式 : 气开式 (K) 、气关式 (B)
材质 : 碳素钢、不锈钢等
上阀盖 : 常温、高温
适用温度 t( ℃ ): 常温 -20 ~ 200 、高温 -40 ~ 450
