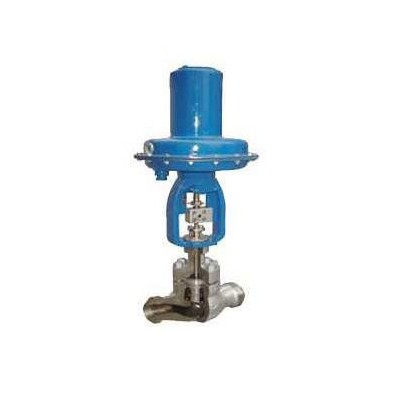

CV3000 HPN高压低噪声笼式调节阀,高压笼式调节阀,水图1

CV3000 HPN高压低噪声笼式调节阀,高压笼式调节阀,水

2021-11-21 23:1011160询价

价格:¥1760.00/套

加工定制:是

材质:铸钢

起订:1套

供应:9999套

发送询价
加工定制
材质 铸钢
连接形式 法兰
公称通径 15-3000(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 常压
工作温度 常温
流动方向 单向
驱动方式 电子
零部件及配件 执行器
形态 柱塞式
类型(通道位置) 二通式
标准 国标
密封形式 软密封型
品牌 汇正
型号 HPN

产品简介:
            HPN高压低噪声笼式调节阀一种为降低可压缩流体的噪音而设计的压力平衡式调节阀,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降,比HPC高压笼式调节阀噪音低,阀体通道呈S流线型,压降损失小,流量大,噪音小。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。


标准技术参数

【阀体】
型        式:直通笼式铸造球形阀
公称直径:40 ~ 200mm
公称压力:ANSL 125、150、
                    300、600
                    JIS 10  、16、20、
                            30、  40K
                    PN1.6、4.0、6.4MPa
连接型式:法兰式:RF、RJ
                    标准按ANSI BL6.5,JIS
                    B2201
                    焊接式:嵌接焊SW
                                  (40~50mm)
                    对接焊BW
                                (65~200mm)
材        料:ZG25
                    ZG1Cr18Ni9
                     ZG0Cr17Ni12Mo2
                     1.25Cr0.5Mo
                    2.25Cr1.0Mo
                     5.0Cr0.5Mo   SCPH21
                    SCPH32      SCPH61 Ti
上 阀 盖:常温型  (P):-5 ~
                    +230℃
                    伸长|型(E1):+230 ~
                    +566℃
压盖型式:螺栓压紧式
填        料:石墨+因科镍丝填料

【阀内组件】
阀芯型式:金属阀座压力平衡式结构
流量特性:线性特性
材        料:
           1Cr18Ni9.0Cr17Ni12Mo2.9Cr18Mo
            和不锈钢对焊司太莱合金

【执行机构】
型        式:HA多弹簧式薄膜执行机构
弹簧范围:0.02 ~ 0.10,0.08 ~ 0.24MPa
供气压力:0.14,0.16,0.28,0.40MPa
气源接头:Rc1/4
环境温度:-30℃ ~ +70℃
阀作用形式:气开式或气关式

【性能】
泄 漏 量: 符合标准ANSI B16.104 III标准级,≤0.01%额定
                      Cv
回        差:1%                   (带定位器)
                    3%                 (不带定位器)
线        性:±1                   (带定位器)
                     ±5                 (不带定位器)
备        注:采用标准的V型聚四氟乙烯填料

【可调范围】:
25:1
