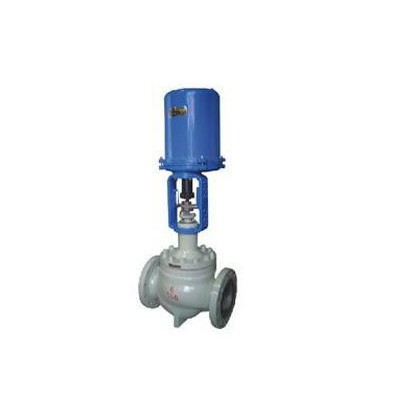

CV3000 TCB笼式调节阀,温州笼式气动调节阀,瓯北笼式图1

CV3000 TCB笼式调节阀,温州笼式气动调节阀,瓯北笼式

2021-11-21 23:039580询价

价格:¥1300.00/个

加工定制:是

材质:铸钢

供应:66666个

发送询价
加工定制
材质 铸钢
连接形式 法兰
公称通径 15-2000(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质
压力环境 常压
工作温度 常温
流动方向 单向
驱动方式 气动
零部件及配件 执行器
形态 隔膜式
类型(通道位置) 二通式
标准 国标
密封形式 软密封型
品牌 汇正
型号 CV3000 TCB

TCB笼式调节阀

技术参数和性能

阀  体
型  式 直通单座铸造球型阀
公称通径 40~400mm
公称压力 ANSI 125、150、300、600
     JIS 10、16、20、30、40K
     PN 1.6、4.0、6.4Mpa
连接形式 法兰式: FF RF RJ LG
     标准按ANSI B16.5;JIS
     JB/T79.1凸面、JB/T79.2凹凸面 、PN4.0 MPa
     焊接式: 嵌接焊SW(40~50mm)
         对接焊BW(65~200mm)
材  料 HT200 ZG25 ZG1Cr18Ni9,ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo
     SCPH21 SCPH61 Ti
上 阀 盖 常 温 型(P):-17 ~ 2300C
     伸长Ⅰ型(E1):-45~ -170C, 230 ~ 5660C
     伸长Ⅱ型(E2):整体式(E2I):-100 ~ -450C
     焊接式 (E2W):-196 ~ -1000C
压盖形式 螺栓压紧式
填  料 V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料
阀内组件
阀芯形式 压力平衡式阀芯
流量特性 高精度流量特性,高容量流量特性,材  料 17-4PH 、0Cr17Ni12Mo2Ti司太莱堆焊
执行机构
形  式 HA多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.02~0.10,0.08~0.24MPa
供气压力 0.14 、 0.16 、 0.28、0.40MPa
气源接头 Rc1/4
环境温度 -30~+700C
 阀作用形式  气 ─ 开、气 ─ 关式
附   件  定位器、手轮机构、气动阀位传送器。
性   能
泄 漏 量 金属阀座:符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.5%
      聚四氟乙烯阀座:符合标准ANSI B16.104Ⅳ级,小于额定Cv的10-7
回   差 3%(不带定位器),1%(带定位器)
线   性 5%(不带定位器),1%(带定位器)
备         注   采用标准的V型聚四氟乙烯填料。
 可调范围 50:1 订货须知1.产品型号与名称2.公称通径DN(mm)3.公称压力4.流量特性要求5.阀体材质及阀内件材料   6.介质种类和温度范围7.阀前后压力(压差)8.密封形式9.配套附件
