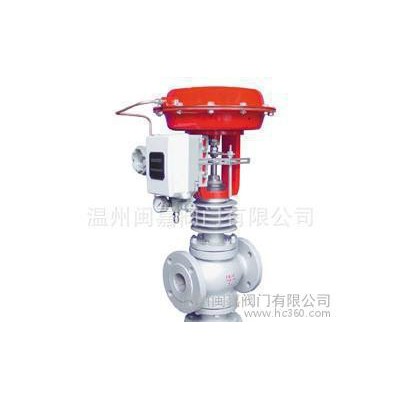

高温高压气动三通调节阀图1

高温高压气动三通调节阀

2021-11-21 21:4111430询价

价格:¥1254.00/个

品牌:闽嘉MJV

加工定制:是

材质:不锈钢

起订:1个

供应:100个

发送询价
加工定制
材质 不锈钢
连接形式 法兰
公称通径 100(mm)
适用介质 水,蒸汽
压力环境 高压
工作温度 高温
流动方向 双向
驱动方式 电磁,电子
零部件及配件 配件
形态 蝶式
类型(通道位置) 二通式
标准 国标
规格 100
品牌 闽嘉阀门
型号 高温高压气动三通调节阀

ZXX高温三通气动调节阀的详细资料:

一、ZXX高温三通气动调节阀产品特点:



流对对阀芯作用方向都处于流开状态,故阀能稳定工作。

除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。

执行机构采用多弹簧结构,高度减小30%。重量减轻30%。



二、ZXX高温三通气动调节阀零件材料:



阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊波纹膜片:丁晴橡胶夹增强涤纶织物填料:聚四氟乙烯,柔性石墨膜盖:A3弹簧:60SiMn阀杆、推杆:2Cr13、1Cr18Ni9Ti衬套:2Cr13软密封阀芯:增强聚四氟乙烯垫片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片



三、ZXX高温三通气动调节阀技术参数:



公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量系数

(KV)

合流

8.5

13

21

34

53

85

135

210

340

535

分流

8.5

13

21

34

53

85

135

210

340

535











额定行程L(mm)

16

25

40
