56.低噪音调节阀控制阀图1

56.低噪音调节阀控制阀

2021-11-21 21:3910500询价

价格:¥4800.00/个

加工定制:是

材质:其他

供应:600个

发送询价
加工定制
材质 其他
连接形式 多种
适用介质 水,蒸汽,油品
压力环境 通用范围
工作温度 常温
流动方向 其他
驱动方式 气动
零部件及配件 其他
形态 其他
类型(通道位置) 其他
标准 国标
密封形式 硬密封型
品牌 光辉
型号 各种型号

概述:

L-40700型低噪音套筒控制阀采用套筒导向平衡式阀内件,分体式阀笼组合,阀座环通过阀芯压入固定,可选取双金属阀座或单金属密封阀座配活动密封环,套筒上设有许多对称小孔来降低压力降,适应气体节流扩散与膨胀,有效地达到降低噪音和防空化破坏的目的,抗气蚀能力强,适合于负重荷,特别针对对高压差各种流体的控制,可用于普通或恶劣工况。适配各种执行器,提供调节控制。同时具有与L-20000系列和L-40000系列内件互换性特点等。


主要技术参数:
通径inch1·1/2”2”2·1/2”3”4”5”6”8”
mm40506580100125150200
行程mm254060
公称压力ANSI150、300、600 Lb
JIS10、20、30、40K
PN1.6、4.0、6.4MPa
连接形式法兰式FF、RF、RJ、LG 标准按 ANSI B16.5、JIS B2201
JB/T79.1 PN1.6MPa、JB/T79.2 凹凸面
焊接式嵌接焊SW(通径≤50mm)、对接焊(通径≥65mm)
泄露率金属阀座合标准ANSI B16.104 Ⅲ级,小于额定Cv值0.1%
STL堆焊阀座合标准ANSI B16.104 Ⅳ级,小于额定Cv值0.01%
PTEE软密封合标准ANSI B16.104 Ⅴ级,小于额定Cv值10-5
调节比25:1

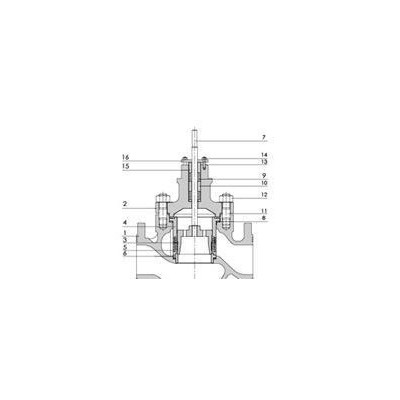

主要部件:
序号零  件材质
1阀  体WCB304316
2阀  盖WCB304316
3阀  芯304304316
4导向阀笼304304316
5阀  笼304304316
6阀  座304304316
7阀  杆304304316
8垫  圈304/316+柔性石墨
9填  料PTFE柔性石墨
10填料隔圈304304316
11阀体螺栓35#304304
12阀体螺母35#304304
13压盖螺栓35#304304
14压盖螺母35#304304
15填料压盖304304316
16填料压板WCB304316
温度适用范围-20~425-196~538-196~538
用户选择:
阀 体形式直通(L-41700)、
角式(L-42700)
阀盖形式标准、散热、伸长型
材质WCB、304、316等材质WCB、304、316等
阀 芯特性快开填料" V "型 PTFE、
柔性石墨、波纹管
材质304、304+STL/RTFE、316+STL/RTFE
定位器气动阀门定位器、电-气阀门定位器、智能型数字定位器
附 件电磁阀、阀位反馈器、手操机构、限位开关、保位阀、空气过滤减压器等
