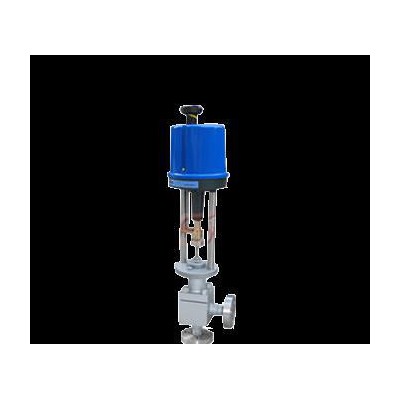

ZDSJ型电子式角型调节阀图1

ZDSJ型电子式角型调节阀

2021-11-21 21:299150询价

价格:¥8850.00/件

加工定制:是

材质:碳素钢、不锈钢等

起订:1件

供应:600件

发送询价
加工定制
材质 碳素钢、不锈钢等
连接形式 多种
公称通径 80~2400(mm)
适用介质 水,蒸汽,油品
压力环境 常压
工作温度 常温
流动方向 其他
驱动方式 各种
形态 其他
标准 国标
密封形式 硬密封型
品牌 光辉
型号 ZDSJ型

一、产品[电子式电动角型调节阀]的详细资料:

产品型号:ZDSJ型

产品名称:电子式电动角型调节阀

产品特点:ZDSJ系列电子式直行程电动角型调节阀,配用德国进口PS系列直行程电动执行机构,实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小,使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节,可以避免结焦,堵塞,也便于自洁和水清洗,角型阀一般使用于底进侧出的场合,因为这样可使调节有较好的稳定性。电子式电动角型调节阀,电动角型调节阀,电子式调节阀。

二、阀体:

形式:角型单座铸造阀
公称通径:20-300mm
公称形式:PN1.6 4.0 6.4Mpa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti



三、上阀盖:

常 温 型:-20℃-+200℃
散 热 型:-40℃-+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

四、阀内组织:

阀芯形式:上导向单座柱塞式阀芯
流量特性:等百分比特性,直线特性和快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12M02Ti



五、执行机构:

类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。

六、ZDSJ型电动角型调节阀规格参数表:

公称通径DN20253240506580100125150200250300
阀座直径dn(mm)20253240506580100125150200250300
额定流量系数Kv6.51016254063100160250400630
行程mm1016254060100100
允许压差ΔMPa6.13.82.31.41.02.31.61.00.80.60.4
基本误差%±2.5
回差%2.5
死区%1.0
始终点偏差%±2.5
额定行程偏差%2.5
允许泄漏量QKv值的0.1%
可调范围30:1
配电动执行器型号PSLPSL201PSL202PSL204PSL208PSL312PSL320
3810LSA-08381LSA-30381LSB-30381LSB-50381LSC-65381LSC-160

公称压力

介质温度阀

体材料

1.6MPa常温-20℃~+200℃ 铸铁HT200
4.0MPa常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

七、主要零件材料及推荐使用温度范围:

阀体材料公称
压力
MPa
介质工作温度℃
120200250300350400425450475500525550575600
最大工作压力MPa
铸铁HT2001.61.61.5
铸钢ZG25

4.0

6.4



4.0

6.4

3.7

5.9

3.3

5.2

3.0

4.7

2.8

4.1

2.3

3.7

1.8

2.9


铸不锈钢ZG1Cr18Ni9Ti

4.0

6.4



4.0

6.4

3.0

4.4

2.7

4.2

2.4

4.0

2.1

3.8

1.9

3.5

1.7

3.4

1.4

3.2

1.1

2.9

0.8

2.6

八、安装尺寸和重量:

公称通径DN(mm)L(mm)H1mmH(mm)Rmm重量(kg)
PN(MPa)常温中温PN1.6 MPa
1.6
2010010074087017615.5
2511511574087017625
3213013078591517627.5
4013013077090017628.5
5015015078592017632.5
65170170915108022559
80190190975114022559
1002152151035120022587
12525025011451285225133
15027527512001340225171
20032532512551400225269

九、型号编制说明:

ZDSJP16CG
自控阀门执行机构类型位移特征:阀门结构形式:公称压力:阀体材质:温度类型:
 D:表示PS系列S:表示直行程J:表示角形阀16:表示1.6MPaC:表示碳钢G:表示中温型常温省略
 R:表示3810系列 P:表示单座40:表示4.0MPaP:表示不锈钢铸铁省略
 H:表示DKZ系列  64:表示6.4MPa
 C:表示ZAZ系列



订货须知:

一、①ZDSJ电子式角型调节阀产品名称与型号②ZDSJ电子式角型调节阀口径③ZDSJ电子式角型调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZDSJ电子式角型调节阀型号,请按ZDSJ电子式角型调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
