价格：￥525.00/个
品牌：闽嘉MJV
加工定制：是
材质：不锈钢
起订：1个
供应：100个
发送询价
| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | 100（mm） |
| 适用介质 | 水,蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁,电子 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 规格 | 100 |
| 品牌 | 闽嘉阀门 |
| 型号 | ZMAP-D气动薄膜低温调节阀 |
气动薄膜低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，ZMAP型气动低温调节阀必须配用阀门定位器。
气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，ZMAP型气动低温调节阀实现对介质流量的调节。
| 公称通径 DN | 单座 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||
| 双座 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||
| 额定流量 系数Kv | 单座 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 双座 | 10 | 6 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||||||||||
| 流量特性 | 直线 | 直线；等百分比 | |||||||||||||||||||
| 配用执行机构型号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||||||
| 行程 | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
| 作用方式 | 气关式低温调节阀（B），气开式低温调节阀（K） | ||||||||||||||||||||
| 弹簧压力范围KPa | 标准信号：20～100；其它信号；40～200；20～60；60～100 | ||||||||||||||||||||

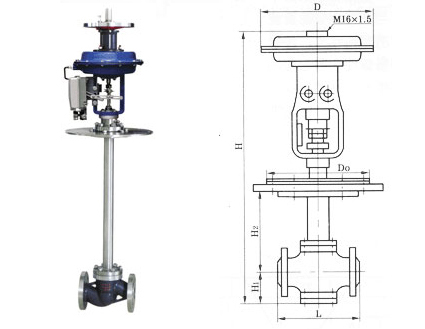

ZMAP型气动低温调节阀外形尺寸
| 公称 通径 DN (mm) | D | L | H | H1 | Do | H2 | |||||||||
| PN(MPa) | -250℃ | -200℃ | -100℃ | -250℃ | -200℃ | -100℃ | |||||||||
| 0.6 | 4.0 | 6.4 | 气大 | 气开 | 气大 | 气开 | 气关 | 气开 | |||||||
| G3／4″ | 200 | - | - | 75 | 1375 | 1415 | 1175 | 1215 | 975 | 1015 | 30 | 135 | 900 | 700 | 500 |
| 20 | 200 | 180 | 180 | 190 | 1476 | 1511 | 1276 | 1311 | 1076 | 1111 | 50 | 275 | 900 | 700 | 500 |
| 25 | 280 | 190 | 190 | 200 | 1516 | 1516 | 1316 | 1316 | 1116 | 1116 | 97 | 290 | 900 | 700 | 500 |
| 32 | 280 | 205 | 210 | 210 | 1528 | 1528 | 1328 | 1328 | 1128 | 1128 | 103 | 310 | 900 | 700 | 500 |
| 40 | 325 | 225 | 235 | 235 | 1585 | 1585 | 1385 | 1385 | 1185 | 1185 | |||||
