价格：￥2498.00/个
加工定制：是
材质：碳钢
起订：1个
供应：4444个
| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | 20-3000（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 执行器 |
| 形态 | 旋塞式 |
| 类型(通道位置) | 三通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 品牌 | 汇正 |
| 型号 | 供应ZJHM-16C DN125气动套筒调节阀 |
压力有16/25/40/64,材质有WCB/304/316
概述

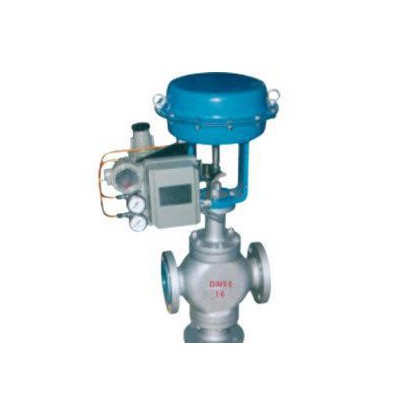

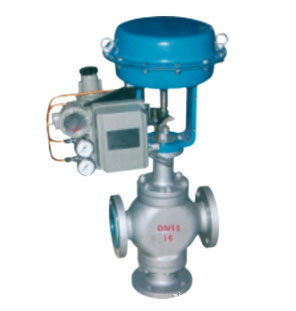

ZMAQ（BX）型气动薄膜三通调节阀有合流和分流两种作用方式.阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向.三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节.
主要技术参数和性能指标
调节机构主要技术参数
公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
额定流量 | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
公称压力MPa | 1.6，4.0，6 .4 | ||||||||||||
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
介质温度℃ | 一15一＋200、一40～＋250（常温型）一40一＋315（中温型） | ||||||||||||
法兰尺寸 | 铸铁法兰尺寸按JB78铸钢法兰尺寸按JB79 | ||||||||||||
法兰型式 | 法兰密封面型式按JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式 | ||||||||||||
阀体材质 | HT200，WCB，ZGICr18NigTi | ||||||||||||
阀芯材质 | ICr18NigTi | ||||||||||||
上阀盖型式 | 普通式（常温型），热片式（中温型） | ||||||||||||
可调比R | 30：1 | ||||||||||||
性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差％ | 士6 | 士1 .5 | ||
回差％ | 5 | 51 .5 | ||
死区％ | ≥4 | -<0.6 | ||
始终点偏差％ | 气开 | 始点 | 士2 .5 | 士1.5 |
终点 | 士6.0 | |||
气关 | 始点 | 士6.0 | ||
终点 | 士2.5 | |||
额定行程偏差％ | 士2 .5 | |||
允许泄漏量L/h | 10书X阀的额定容量 | |||
