价格：￥1490.00/个
加工定制：是
材质：碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB
起订：1个
供应：100个
发送询价
| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | ZMAP-16C、ZMAP-25C、ZMAP-40C、ZMAP-64C、ZMAP-100C、ZMAP |

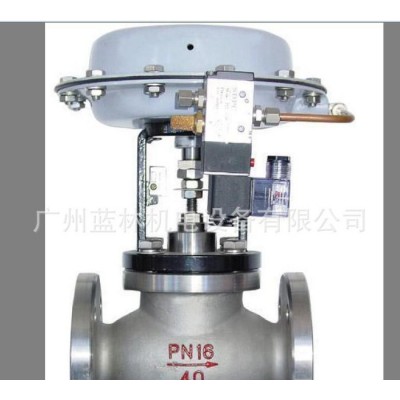

一、ZMAP气动单座调节阀概述
ZMAP气动单座调节阀是自动控制系统中最常用的气动调节阀，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，气动单座调节阀适用于压差较大及泄露量要求不严格场合。
二、ZMAP气动单座调节阀技术参数
| 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量系数kv | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | ||
| 公称压力MPa | 0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型） | |||||||||||||
| 行 程mm | 16 | 25 | 40 | 63 | 100 | |||||||||
| 介质温度℃ | -20～200、-40～+250（常温型）、-40～250（中温型） | |||||||||||||
| 流量特性 | 直线、等百分比 | |||||||||||||
| 法兰尺寸 | 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | |||||||||||||
| 法兰型式 | 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 | |||||||||||||
| 阀体 材质 | PN （MPa） | 1.6 | 常温型 | HT200 | ||||||||||
| 4.0,6.0 | 常温、中温型 | ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||
| 阀芯材质 | 1Cr18Ni9 | |||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | |||||||||||||
| 可调比 | 30:1 | |||||||||||||
三、ZMAP气动单座调节阀性能指标
| 项目 | 指标值 | |
| 基本误差％ | 不带定位器 | ±5.0 |
| 带定位器 | ±1.0 | |
| 回差％ | 不带定位器 | 3.0 |
| 带定位器 | 1.0 | |
| 死区％ | 不带定位器 | 3.0 |
| 带定位器 | 0.4 | |
| 允许泄漏量L/h | 1×10-3×阀额定容量 | |
四、ZMAP气动单座调节阀允许压差
| 供气压力 MPa | 弹簧压力 KPa | 公称通径 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 0.14 | 20-100 | 允许压差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 |
| 0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
五、ZMAP气动单座调节阀执行机构技术参数
| 型 号 | ZHA（B）-1 | ZHA（B）-2 | ZHA（B）-3 | ZHA（B）-4 | ZHA（B）-5 | ZHA（B）-6 |
| 有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
| 弹簧范围KPa | 20～100（标准）；40～200；80～240；20～60；60～100 | |||||
