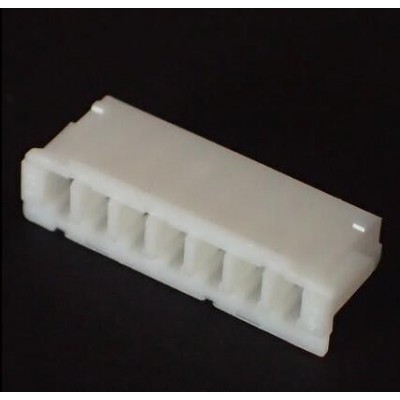

JST连接器 ZHR-7 原厂JST连接器1.5mm线对板ZH系列7孔白色塑壳ZHR-7图1

JST连接器 ZHR-7 原厂JST连接器1.5mm线对板ZH系列7孔白色塑壳ZHR-7

2021-11-19 17:0410670询价

价格:¥0.17/pcs

品牌:JST,MOLEX,JAM,AMP/TE,KET,YEONHO

PITCH:1.5MM

产品认证:SGS

起订:1000pcs

供应:300000pcs

发送询价
PITCH 1.5MM
产品认证 SGS
读卡类型 CF
工作频率 低频
接口类型 AC/DC
特性 防潮
线长 1(mm)
芯数 2
形状 条形
应用范围 电源
针数 2
制作工艺 冷压
种类 胶壳(HOUSING),胶壳(HOUSING)
绝缘体材质 尼龙
接触件材质
支持卡数 单卡
品牌 JST/压着端子
型号 ZHR-7
加工定制

周期现货供应JST原厂连接器ZHR-2.单价优周期快.送货上门.值得你选择!

产品详细信息 1.5 mm JST ZH 连接器系列外壳

1.5 mm 节距 JST ZH 外壳的设计可通过使用保留标枪提供触点锁定的目视确认。

有关 ZH 系列外壳的压接触点。
有关预接线触点。

认可

UL 认证 E60389
CSA 认证 LR20812
TUV 认证 R9351092

1.5 mm 线到板 - JST ZH 连接器

JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm,顶部插入类型的板上方高度为 5.6mm,侧面接入类型为 3.7 mm,在各种应用中均可节省空间。


ZH connector


  *Housing lances
*The dimple at the center of the contact ensures poSITIve contact and low contact resistance at all times.
*Fully shrouded header
*The same shrouded header can be used for the ZR insulation displacement connector.

Product Profile
Series ZH connector
Category Wire to Board Crimp style Connectors
Type Disconnectable type
Crimp style, Compact type
Specification
Pitch 1.5 mm
Current rating 1.0A (AWG#26)
Voltage rating 50V
PC board
mounting direction
Top entry, Side entry


Compliant with RoHS.
(LF)(SN) as identification part number shall be displayed on a label.
When ordering RoHS compliant products, please inquire to the nearest
JST Sales Office, or order them with the described part number adding
(LF)(SN) as the identification marking after it.

Further Information
