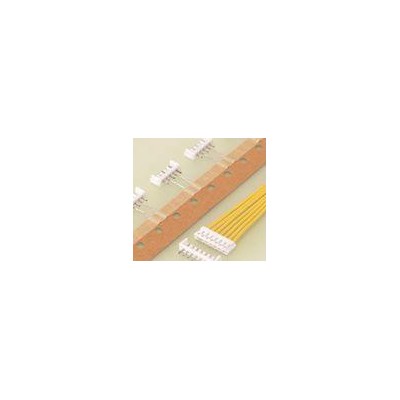

JST/压着端子JST连接器EHR-10 JST连接器2.5MM线对板EH系列10孔白色塑胶壳EHR-10图1

JST/压着端子JST连接器EHR-10 JST连接器2.5MM线对板EH系列10孔白色塑胶壳EHR-10

2021-11-19 15:458050询价

价格:¥0.19/pcs

品牌:JST,MOLEX,JAM,AMP/TE,KET,YEONHO

接口类型:1394

应用范围:电源

起订:1000pcs

供应:52000pcs

发送询价
接口类型 1394
应用范围 电源
制作工艺 注塑
种类 胶壳(housing)
绝缘体材质 尼龙
接触件材质 磷青铜
品牌 JST/压着端子
型号 EHR-10
加工定制

应用范围:电脑 种类:胶壳(housing)
接口类型:DVI 支持卡数:三合一
读卡类型:SDHC 形状:条形
制作工艺:冷压 特性:防潮
接触件材质:CU 绝缘体材质:尼龙
芯数:3 针数:3
应用范围: 种类:
接口类型: 支持卡数:
读卡类型: 形状:
制作工艺: 特性:
接触件材质: 绝缘体材质:
芯数: 针数:

产品详细信息 EH 系列压接插座外壳

JST EH 系列紧凑型 2.5mm 节距压接型插座外壳特别适用于高密度连接至印刷电路板。该组装连接器可提供低触点电阻和高可靠性,可与压接式或绝缘置换配置 HR 连接器一起使用。提供 2 至 15 路格式的外壳。使用 BEH-001T 压接触点。

? 额定电压:250V 交流/直流
? 额定电流:3A
? 初始触点电阻:< 10m?
? 极化导轨
? 适用于电线尺寸 32 至 22 AWG
? UL 认证,E60389
? CSA 认证,LR20812
? TUV 认证,R75089
? 符合 RoHS 标准

认可

UL 文件号 60389,CSA 文件号 LR20812

认可

UL 60389; CSA LR20812; DIN/VDE 0627

2.5mm 线对板 - JST EH 系列
技术参数
额定电流 3A(IDC 插座 2A)
额定电压 250V 交流
触点:
压接和 IDC 镀锡磷青铜
插头 镀锡黄铜
触点电阻 初始 10mΩ
绝缘材料 尼龙 66,UL94V-0 V2
温度额定值 -25°C 至 +85°C
产品规格
额定电流 3A 交流/直流(与 AWG #22 一起使用时)
额定电压 250V 交流/直流
工作温度范围 -25°C 至 +85°C(包括通电时的温度升高值)
触点电阻 初始/小于等于 10 mΩ
  环境测试后/小于等于 20 mΩ
绝缘电阻 大于等于 1000 MΩ
耐电压 交流 800 V?1 分钟
适用的电缆系列 AWG #30 至 #22
兼容的印刷板厚度 0.8 至 1.6 (mm)


优势供应JST原厂连接器接插件:EHR-3。现货库存多,单价好优惠,交货周期快,有需要请与我联系

EHコネクタ



EHコネクタ
製品情報
シリーズ EH
カテゴリ 基板対電線接続圧着コネクタ
タイプ 嵌合
圧着薄型

一般仕様
ピッチ 2.5 mm
定格電流 3A (AWG#22使用時)
定格電圧 250V
実装方向 トップ?サイド

製品説明
あらゆる電子機器の基板設計の自由度を高め、高密度実装のニーズに対応した超薄型設計のコネクタです。






EH connector


  It is designed to meet the demand for the high-density connection of internal wires to PC boards.

Product Profile
Series EH connector
Category Wire to Board Crimp style Connectors
Type Disconnectable type
Crimp style, Thin type

Specification
Pitch 2.5 mm
Current rating 3A (AWG#22)
Voltage rating 250V
PC board
mounting direction
Top entry, Side entry


Compliant with RoHS.
(LF)(SN) as identification part number shall be displayed on a label.
When ordering RoHS compliant products, please inquire to the nearest
JST Sales Office, or order them with the described part number adding
(LF)(SN) as the identification marking after it.
