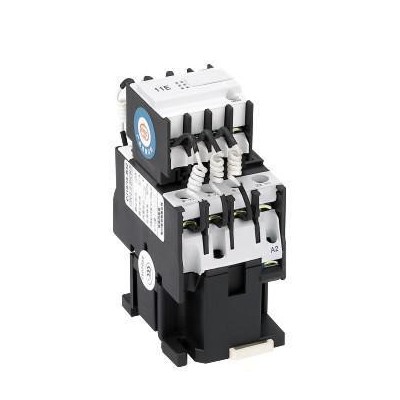

CJ19系列切换电容器接触器 CJ19-43/21

价格：￥78.00/只

品牌：ST

额定电压：220/380（V）

额定电流：40（A）

起订：5只

供应：10000只

一：适用范围

CJ19(CJ16)系列切换电容器接触器适用于交流50Hz，额定工作电压至400V、约定发热电流至90A的电路中，供接通和分断并联电容器组，以改善电路的功率因数。

二：型号及其含义

常见型号：

CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22

CJ16-25/11 CJ16-32/11 CJ16-43/11 CJ16-63/21 CJ16-80/22 CJ16-95/22

三：结构特征

1.CJ19(CJ16)系列切换电容器接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对预充触头与切合电阻构成抑制涌流装置。当合闸时它先接通经数毫秒之后工作触头接通，预充触头中**磁块在弹簧反作用下释放，断开切合电阻，使电容器正常工作，接触器内部电路连接见图。

2.12、18、20Kvar的接触器有两对辅助触头，30Kvar的接触器有三对辅助触头。

3.接触器接线端有绝缘罩覆盖，安全可靠。线圈接线端标有电压数据，可防止接错。12、18、20Kvar接触器可用螺钉安装，也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆装的长方形白色小牌，用户可用它打印项目代号。

四：主要技术参数

1.接触器主要技术数据

Ue额定控制电源电压

2.控制线圈电压：50Hz，220V，380V，也可按用户要求制造

五：外形及安装尺寸

该系列接触器除可用螺钉安装外，亦可采用标准卡轨快速嵌入方式安装。对CJ19-25、32、43接触器，卡轨宽度35mm，对CJ19-63、80、95接触器，卡轨宽度35mm或75mm。如果你希望了解CJ19切换电容器接触器的更多信息，如使用说明书，价格，维修保养等相关信息，请联系我们。
