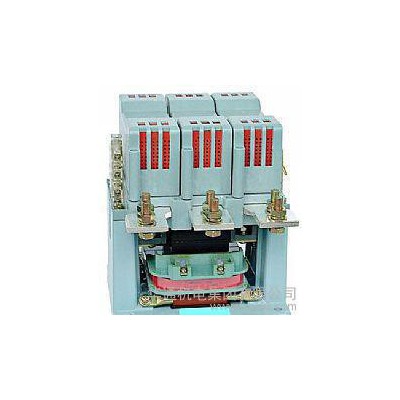

CFC40-250交流接触器，直销，品质保证

价格：￥608.00/个

额定电压：380（V）

额定电流：100（A）

起订：1个

供应：10000个

发送询价

额定电压	380（V）
额定电流	100（A）
类型	交流接触器
产品系列	CFC40
机械寿命	100（万次）
电寿命	100（万次）
产品认证	CCC
适用范围	线路控制
加工定制	是
主触点控制电路	交流接触器
常开主触头数量	1
常闭辅助触头数量	1
常闭主触头数量	1
常开辅助触头数量	1
品牌	FATO/华通
型号	CFC40-250交流接触器

CFC40(CJ40)接触器，CFC40(CJ40)交流接触器产品简介：CFC40(CJ40)接触器，CFC40(CJ40)交流接触器主要用于交流501Hz(或60Hz)，额定工作电压660V(或1140V)，额定工作电流至1000A的电力线路中接通与分断电路，并可与适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。产品符合GB 14048．4和IEC 60947-4—1等标准。CFC40(CJ40)接触器，CFC40(CJ40)交流接触器产品详情：



用途:

CFC40(CJ40)接触器，CFC40(CJ40)交流接触器主要用于交流501Hz(或60Hz)，额定工作电压660V(或1140V)，额定工作电流至1000A的电力线路中接通与分断电路，并可与适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。 产品符合GB 14048．4和IEC 60947-4—1等标准。

结构特征及工作原理

接触器为双断点直动式结构，触头系统位于磁次同前方；25A以下本底带一常开一常闭辅助触头，32—50A本体无辅助触头，9—50A采用模块化设计，可附加CDFC6侧辅助，CDJL．6机械联锁，顶部可附加CDF4辅助触头或F5延时头；63A以上产品有4对或6对辅助触头供用户选择。63A以上采用耐弧塑料加铁质栅片组成，具有分断能力高，可靠性高等优点，同时克服了陶土灭弧罩易碎的特点。接通(分断)接触器吸线圈的控制电源，磁系统产生(消失)电磁吸力，带动可动部分接通(分断)电路，实现控制之目的。

使用环境

1．周围空气温度：周围空气温度不低于-5℃，不高于+40℃，日平均值不超过+35℃最低贮存温度为一25℃。当周围空气温度高于+40℃或低于-5℃的场合由用户或制造厂协商。 2．海拔高度：安装地点的海拔高度不超过2000m。 3．大气条件：大相对湿度，在最高温度+40℃时不超过50％时，在较低温度时可以有较高的湿度，如最湿月平均温度为+25℃时，月平均最大相对湿度不超过90％并考虑到因温度变化发生在产品表面的凝露，必须采取措施。 4．污染等级：接触器的使用地点的污染等级为3级。 5．安装类别：接触器的安装类别通常为第Ⅲ类。 6．安装条件：接触器按正常工作位置安装，安装面与垂直面的倾斜度不大于±5。，但供矿山井下用的接触器为安装面与垂直面的倾斜度不大于±15°

型号及其含义

辅助代号共由五部分组成，根据需要按以下顺序选用： 第一部分用字母“Y’’表示一般型，可以不写出。 “N”表示可逆型； 第二部分用1位数字表示主电路极数：2、3、4、5分别表示2极、3极、4极、5极，3可以不写出； 第三部分用2位数字表示最高额定工作电流： “06"表示660V，可以不写出。“11”表示1。140V； 第四部分表示额定控制电源电压，用字母“AC”表示交流(50Hz)，“DC'’表示直流，字母后用额定控制电源电压的数值表示，但“AC380'’可以不写出； 第五部分用字母“F”和2位数字表示辅助触头种类及数量，前一位数字表示常开辅助触头对数，后一位数字表示常闭辅助触头对数，但“F42”可以不写出； 注：该项包括两部分：主触头数量、辅助触头数量。用数字分别表示，如下简 图所示： (一口口一口口)表示：一主触常开数、主触常闭数一辅助常开数、辅助常闭数。

主要结构

CJ40—9—50交流接触器为正装直动式双断点结构，“E”型铁芯位于下部，桥形双断点触头在其上面。电磁及静触头分别固定在用绝缘材料制． 成的底座与躯壳上。衔铁和动触桥作为可动部件能在躯壳中直线运动。附加的辅助触头为独立组件，可安装在接触器的顶部或两侧。整个接触 器可采用标准的“T}135'’导轨进行快速安装，也可采用螺钉进行固定安装。 CJ40-63～1000交流接触器为开启式正装直动式双断点结构，辅助触头作为独立组件安装在主触头的两侧，在电气上为分开的。铁芯的“U” 型结构永久性气隙。底座为铝合金压铸(CJ40-160A．夏以上)，螺钉安装；而CJ40-63—125底座为不饱和聚玻璃纤维增强模塑料，安装方式可以 螺钉安装，也可以用“TH。75'’导轨安装。灭弧罩采用耐弧塑料加铁质栅片组成，具有分断能力高、可靠性高等优点。

主要规格及基本参数

1.接触器主电路的主要参数见表1

型号 框架代码 UiV UeV IthA 断续周期工作制下的Ie(a) AC-3下的Pe(Kw) 不间断工作制下的Ie(A) AC-1 AC-2 AC-3 AC-4 CJ40-9 12 690 220 20 20 9 9 3.5 2.2 20 380 4 660 7.5 CJ40-12 220 12 12 4.5 3 380 5.5 660 9 9 7.5 CJ40-16 25 220 32 32 16 16 8 4 32 380 7.5 660 14 14 6 13 CJ40-25 220 25 25 9 7.5 380 11 660 14 14 7 13 CJ40-32 50 220 60 60 32 32 16 7.5 60 380 15 660 25 25 12.5 25 CJ40-40 220 40 40 20 11 380 18.5 660 25 25 12.5 25 CJ40-50 220 50 50 25 15 380 25 660 25 25 12.5 25 CJ40-63 125 690 220 80 80 63 63 63 18.5 80 380 30 660 55 CJ40-80 220 80 80 80 22 380 37 660 63 63 125 55 CJ40-100 220 125 125 100 100 110 30 125 380 80 45 660 80 80 160 75 CJ40-125 220 125 125 37 380 125 55 660 80 80 315 30 CJ40-160 250 690 220 250 250 160 160 250 45 380 75 660 125 125 400 110 250 CJ40-200 220 200 200 315 55 380 90 660 125 125 500 110 CJ40-250 220 200 200 400 75 380 315 132 660 125 125 630 110 CJ40-315 500 690 220 500 500 315 315 500 90 500 380 500 160 660 800 300 CJ40-400 220 400 40 600 110 380 500 220 660 315 315 1000 300 CJ40-500 220 500 500 150 380 400 280 660 315 315 315 300 CJ40-630 800 690 220 630 630 630 630 630 200 630 380 500 335 660 500 500 500 475 CJ40-800 220 800 800 800 800 800 250 800 380 600 450 660 500 500 500 475 CJ40-1000 220 1000 1000 1000 1000 1000 360 1000 380 550 660 630 630 500 575 CJ40-1250 1250 220 1250 1250 1250 1250 1250 375 1250 380 600 660 800 800 800 630 CJ40-125/11 125 1140 1140 125 125 40 40 40 55 125 CJ40-250/11 250 1140 250 250 80 80 80 110 250 CJ40-500/11 500 1140 500 500 160 160 160 220 500 CJ40-1000/11 1000 1140 1000 1000 - 400 - 600 1000

2.辅助电路的触头种类、数量及其技术参数见表2

9～50A的外挂辅助触头分为侧装和顶装两种,侧装为CDFC6,顶装为CDF4,9～25A本体还可构成3对主触头加1对常开或常闭辅助触头;63～1000A的辅助触头均为侧装.

表2

IthA UiV Ue V Ie A 额定控制容量 触头和种类与数量 配用接触器的基本规格 交流 直流 交流 直流 交流VA 直流W 10 690 36 - 2.8 - 100 30 顶装 常开 2 3 4 1 9-50 127 48 0.8 0.63 常闭 2 1 0 1 220 110 0.45 0.27 侧装 常开 1 - - - 380 220 0.26 0.14 常闭 1 - - - 10 36 - 8.5 - 300 60 常开 4 3 2 2 63-25 127 48 2.4 1.3 220 110 1.4 0.6 常闭 2 3 4 2 380 220 0.82 0.27 16 36 - 14 - 500 60 常开 4 3 2 - 315-1000 127 48 4 1.3 220 110 2.3 0.6 常闭 2 3 4 - 380 220 1.3 0.27

3.控制回路技术参数 a.动作特性:吸合电压:85%Us-110%Us;释放电压:交流为20%Us-75%Us,直流为10%Us-75%Us. b.线圈功率见表3

型号规格 CJ40-9-12 CJ40-16-25 CJ40-32-50 CJ40-63-125 CJ40-160-250S CJ40-315-500 CJ40-630-1000 线圈功率 起动(VA/W) 54/43 86/70 125/95 492/225 1082/470 1782/533 4546.5/83.5 吸特(VA/W) 11/3.2 20/5 23/6 65/20 100/37.5 164.5/62.5 235/107.5

结构、外型及安装尺寸

接触器的外形,安装尺寸及重量见图1及下表.CJ40系列接触器的外型尺寸和安全区域.

产品型号 外形尺寸max 安装尺寸 安装轨 安全区域 A B C C1 a b b1 b2 Φ 380V 660V 1140V CJ40-9-12 45 77 81 119 35 - 50 60 - TH35 - - - CJ40-16-25 54 77 88 126 40 - 50 60 - TH35 - - - CJ40-32-50 56 90 104 142 43 - 60 70 - TH35 - - - CJ40-32/4-50/4 75 90 104 142 61 - 60 70 - TH35 - - - CJ40-62-125 116 143 154 - 100 90 - - 5.8 TH75 20 40 40 CJ40-160-200 146 186 184 - 130 130 - - 9 - 30 40 50 CJ40-250 146 186 184 - 130 130 - - 9 - 40 60 60 CJ40-315-400 190 235 230 - 160 150 - - 9 - 40 60 60 CJ40-500 190 235 230 - 160 150 - - 9 - 50 70 80 CJ40-630-1250 244.5 345 288 - 210 180 - - 11 - 90+10 120+20 120+30 CJ40-63/4-125/4 143 143 154 - 128 90 - - 5.8 TH75 20 40 40 CJ40-160/7-200/4 187 186 184 - 170 130 - - 9 - 30 40 50 CJ40-250/4 187 186 184 - 170 130 - - 9 - 40 60 60 CJ40-315/4-400/4 236 235 230 - 216 150 - - 9 - 40 60 60 CJ40-500/4 236 235 230 - 216 150 - - 9 - 50 70 80

CFC40(CJ40)接触器，CFC40(CJ40)交流接触器:CJ40-63A  CJ40-80A  CJ40-100A  CJ40-125A  CJ40-160A  CJ40-200A  CJ40-250A  CJ40-315A  CJ40-400A  CJ40-500A  CJ40-800A  CJ40-1000A  CJ40-1250A
