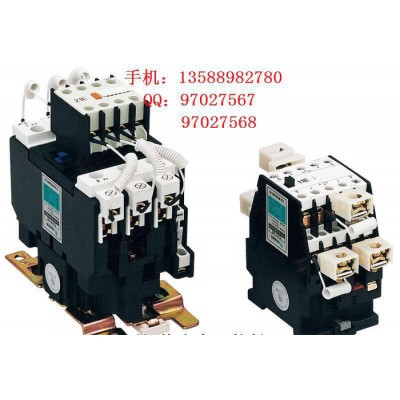

CJ19(CJ16)系列切换电容器接触器

一：适用范围

CJ19(CJ16)系列切换电容器接触器适用于交流50Hz、额定工作电压至380V电力线路中，供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置。能有效地减少合闸涌流对电容器的冲击。产品符合GB/T14048.1、GB14048.4、GB14048.5、IEC60947-4-1等标准。

二：型号及其含义

常见型号：

CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22

CJ16-25/11 CJ16-32/11 CJ16-43/11 CJ16-63/21 CJ16-80/22 CJ16-95/22

三：正常工作条件及安装条件

安装地点的海拔不超过2000m；

周围空气温度上限值不超过+40℃，下限值不超过-5℃；

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%。由于温度变化发生在产品上的凝露情况必须采取措施；

与垂直面的安装倾斜不超过±50；

污染等级：3级；

在无显著摇动、冲击和振动的地方。

四：结构特征

1.CJ19(CJ16)系列切换电容器接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对预充触头与切合电阻构成抑制涌流装置。当合闸时它先接通经数毫秒之后工作触头接通，预充触头中永久磁块在弹簧反作用下释放，断开切合电阻，使电容器正常工作，接触器内部电路连接见图。

2.12、18、20Kvar的接触器有两对辅助触头，30Kvar的接触器有三对辅助触头。

3.接触器接线端有绝缘罩覆盖，安全可靠。线圈接线端标有电压数据，可防止接错。12、18、20Kvar接触器可用螺钉安装，也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆装的长方形白色小牌，用户可用它打印项目代号。

五：工作原理

当控制回路通电后，接触器吸合，串入限流电阻线的上主触头先于下阻触头接通，从而达到抑制涌流作用，完成后瞬间断开复位，其间下主触头进入正常工作，而断开回路时则由下主触头完成，各司其职，因限流电阻瞬间接入，所以不会造成长期的电力浪费和烧损电阻等现象。

六：主要技术参数

七：外形及安装尺寸

型号 Amax Bmax Cmax Dmax a b 除用螺钉要装外可以用35mm卡轨安装 （CJ19、CJX4-KD）-25 130 47 121 76 50/60 35 （CJ19、CJX4-KD）-32 130 58 130 86 50/60 40 （CJ19、CJX4-KD）-40 140 58 135 86 50/60 40 （CJ19、CJX4-KD）-50 140 79 150 128 100/110 40 除用螺钉要装外可以用35mm或75mm卡轨安装 （CJ19、CJX4-KD）-60 180 79 150 128 100/110 40 （CJ19、CJX4-KD）-80 180 79 150 128 100/110 40 （CJ19、CJX4-KD）-125 200 87 157 128 100/100 40  八：安装是使用及维护 1.安装前应检查有关技术数据是否符合要求； 2.安装时，应该按规定条件安装，接触器线圈的接线端子A1符合应朝上方； 3.接触器的进出线都必须连接可靠，免得在通电时因跳火而引起相间飞弧，损坏接触器设备； 4.电容器合时若遇到涌流过大，超过本接触器的抑制能力时电阻线可能被烧坏，此时可更换电阻线后继续使用； 5.无功率补偿设备中的放电装置所选用的电器，其绝缘电压大√2Ue以免放电装置的故障而损坏接触器； 6.对有金属安装底板的接触器要妥善接地； 7.使用中应定期检查产品各部件，若零部件有损坏应及时更换。
