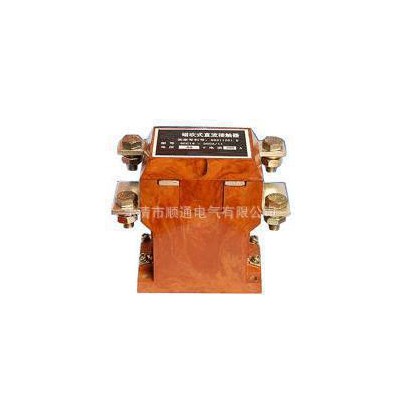

磁吹式直流接触器 QCC14-300A/11 直流接角尺器图1

磁吹式直流接触器 QCC14-300A/11 直流接角尺器

2021-11-02 12:327410询价

价格:¥480.00/只

品牌:ST

类型:直流接触器

产品系列:QCC14

起订:1只

供应:10000只

发送询价
类型 直流接触器
产品系列 QCC14
额定电压 DC24 DC110 48(V)
额定电流 300(A)
灭弧介质 空气式
线圈频率 50(Hz)
线圈电压 24(V)
飞弧距离 22(mm)
主触头极数 二极
额定分段能力 10(A)
机械寿命 10(万次)
电寿命 10(万次)
产品认证 CCC
适用范围 直流接触器
加工定制
主触点控制电路 直流接触器
常开主触头数量 2
常闭辅助触头数量 2
常闭主触头数量 2
常开辅助触头数量 2
品牌 顺通
型号 QCC14-300a/11

产品详细信息:

一、代号含义示例

二、工作原理图



1、产品用途:
   QCC磁吹式直流接触器可广泛应用于蓄电池车辆做起动、停止、调速换向的控制和
牵引机车、矿山机械、石油化工、冶金船舶、电信、计算机等领域作电源切换及不间
断电源系统。该产品符合JB3974-85《蓄电池车辆用直流电器基本技术条件》及邮电部
YD/T585-92《通信用配电设备》、YD/T512-92《电报电源设备技术条件》等标准。

2、外形安装尺寸:



 代号尺寸  高安装位置尺寸
QCC15-300A/1112062112 78×58-4-¢5.8

3、使用条件:
1. 安装处的环境温度:-25~+40℃
2. 相对温度:+20℃达98%
3. 安装处的振动频率:f为1-50Hz(1A=25/f频率,1-10 Hz时 A=250/f2;频率10~50Hz)
4. 冲击振动;加速度不大于30m/s2
5. 安装方式:任意




4、简要技术数据:



代号参数名称线圈额定电压(VDC)线圈额定电流(A)辅助触点额定电流(A)
QCC15-300A/1112~48(≤5     0.4 )300
