CJX1-9/22 3TB40 17-0A CJX1系列交流接触器【价格_现货

价格：面议

产品认证：CCC

电寿命：100（万次）

供应：10000

产品认证	CCC
电寿命	100（万次）
额定电压	220/380（V）
机械寿命	100（万次）
适用范围	工矿、企业等
品牌	其他
型号	CJX1-9/22 3TB-40 17-0A
加工定制	是

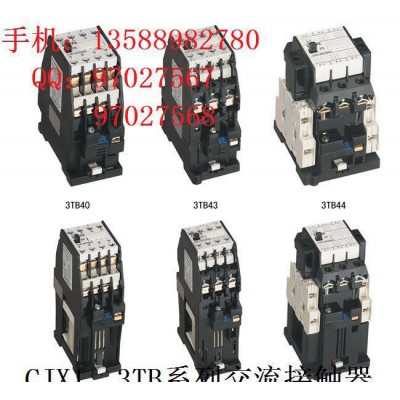

CJX1(3TB 3TF)系列交流接触器

一、适用范围
　　CJX1(3TB 3TF)系列交流接触器用于交流行50Hz或60Hz，额定绝缘电压至1000V,在AC~3使用类别下，额定工作电压为380V时的额定工作电流为9-475A的电路中，它主要供远距离接通及分断电路之用并适用频繁起动及控制电动机，也适用于与热继电器组合成电磁起动器。产品符合IEC60947-4-1，GB14048.4标准.

型号及其含义

二、正常工作条件和安装条件
1. 海拔高度不超过2000米；
2.周围环境温度：-5℃～+40℃
3.空气相对湿度：在40℃时不超过50%，在较低温度下允许有较高的相对湿度；
4.大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等；
5.安装在无显著摇动和冲击振动的地方；
6.安装在没有雨雪侵袭的地方；
7. 控制电压允许变动范围：80%～110%Us。

三、主要参数及技术性能
● 接触器的主要参数及技术性能指标
主要参数及技术性能

型号	额定绝缘电压(V)	机械寿命 ×106	电寿命 ×106		额定工作电流 (380V)(A)		可控电机功率(kW)50Hz
			电寿命 ×106		额定工作电流 (380V)(A)		AC-3					AC-4
			AC-3	AC-4	AC-3	AC-4	230/ 220V	400/ 380V	500V	690/ 660V	1000V	400/ 380V	690/ 660V
CJX1-9F	690	15	1.2	0.2	9	3.3	2.4	4	5.5	5.5	-	1.48/1.4	2.54/2.4
CJX1-9B	690	15	1.2	0.2	9	3.3	2.4	4	5.5	5.5	-	1.48/1.4	2.54/2.4
CJX1-12F	690	15	1.2	0.2	12	4.3	3.3	5.5	7.5	7.5	-	2/1.9	3.45/3.3
CJX1-12B	690	15	1.2	0.2	12	4.3	3.3	5.5	7.5	7.5	-	2/1.9	3.45/3.3
CJX1-16F	690	15	1.2	0.2	16	7.7	4	7.5	9	11	-	3.5	6
CJX1-16B	690	15	1.2	0.2	16	7.7	4	78.5	9	11	-	3.5	6
CJX1-22F	690	15	1.2	0.2	22	8.5	5.5	11	11	11	-	4	6.6
CJX1-22B	690	15	1.2	0.2	22	8.5	5.5	11	11	11	-	4	6.6
CJX1-32F	690	10	1.2	0.2	32	15.6	8.5	15	21	23	-	7.5	13
CJX1-32B	690	10	1.2	0.2	32	15.6	8.5	15	21	23	-	7.5	13
CJX1-38F	690	10	1.2	0.2	38	18.5	11	18.5	25	23	-	9	15.5
CJX1-38B	690	10	1.2	0.2	38	18.5	11	22	25	23	-	9	15.5
CJX1-45	1000	10	1.2	0.2	45	24	15	26	30	39	-	12.6/12	21.8/20.8
CJX1-63	1000	10	1.2	0.2	63	28	18.5	37	41	55	-	14.7/14	25.4/24.3
CJX1-75	1000	10	1.2	0.2	75	34	22	43	50	67	39	17.9/17	30.9/29.5
CJX1-85	1000	10	1.2	0.2	85	42	26	55	59	67	39	22/21	38/36
CJX1-110	1000	10	1.2	0.2	110	54	37	75	76	100	65	28.4/27	49/46.9
CJX1-140	1000	10	1.2	0.2	140	68	43	90	98	100	65	36/35	63/60
CJX1-170	1000	10	1.2	0.2	170	75	55	110	118	156	90	40/38	69/66
CJX1-205	1000	10	1.2	0.2	205	96	64	132	145	156	90	52/50	90/86
CJX1-250	1000	10	1.2	0.2	250	110	78	132	178	235	132	61/58	105/100
CJX1-300	1000	10	1.2	0.2	300	125	93	160	210	235	132	69/66	119/114
CJX1-400	1000	10	1.2	0.2	400	150	125	200	284	375	250	85/81	147/140
CJX1-475	1000	10	1.2	0.2	475	165	148	252	342	432	250	110/104	197/190

吸引线圈功率消耗 (AC)(50Hz)				吸引线圈工作电压范围	操作频率 (1/h)		约定发热电流 (A)	辅助触头额定工作电流(A)		辅助触头约定发热电流(A)	辅助触头额定绝缘电压(V)	重量(kg)
吸引线圈功率消耗 (AC)(50Hz)					操作频率 (1/h)			AC-15	DC-13
保持(VA)	功率因数	吸合(VA)	功率因数		AC-3	AC-4		380/ 220V	110/ 220V
10	0.29	68	0.82	0.8～1.1Us	1000	250	20	4/6	0.8/0.2	10	690	0.37
10	0.29	68	0.82	0.8～1.1Us	1000	250	20	6/10	0.9/0.45	10	690	0.43
10	0.29	68	0.82	0.8～1.1Us	1000	250	20	4/6	0.8/0.2	10	690	0.37
10	0.29	68	0.82	0.8～1.1Us	1000	250	20	6/10	0.9/0.45	10	690	0.43
10	0.29	68	0.82	0.8～1.1Us	750	250	30	4/6	0.8/0.2	10	690	0.45
10	0.29	68	0.82	0.8～1.1Us	750	250	30	6/10	0.9/0.45	10	690	0.49
10	0.29	68	0.82	0.8～1.1Us	750	250	30	4/6	0.8/0.2	10	690	0.45
10	0.29	68	0.82	0.8～1.1Us	750	250	30	6/10	0.9/0.45	10	690	0.49
12.1	0.28	101	0.83	0.8～1.1Us	750	250	55	4/6	0.8/0.2	10	690	0.68
12.1	0.28	101	0.83	0.8～1.1Us	750	250	55	4/6	1.14/0.48	10	690	0.8
12.1	0.28	101	0.83	0.8～1.1Us	600	250	55	4/6	0.8/0.2	10	690	0.68
12.1	0.28	101	0.83	0.8～1.1Us	600	250	55	4/6	1.14/0.48	10	690	0.8
17	0.29	183	0.6	0.8～1.1Us	1200	400	70	4/6	1.14/0.48	10	690	1.4/1.6
17	0.29	183	0.6	0.8～1.1Us	1000	300	90	4/6	1.14/0.48	10	690	1.4/1.6
32	0.29	330	0.6	0.8～1.1Us	1000	300	100	4/6	1.14/0.48	10	690	2.3/2.5
32	0.29	330	0.6	0.8～1.1Us	850	250	100	4/6	1.14/0.48	10	690	3.3/3.5
39	0.24	550	0.45	0.8～1.1Us	1000	300	160	4/6	1.14/0.48	10	690	4.8/5.0
39	0.24	550	0.45	0.8～1.1Us	750	200	160	4/6	1.14/0.48	10	690	4.8/5.0
58	0.26	910	0.38	0.8～1.1Us	700	200	210	4/6	1.14/0.48	10	690	4.8/5.0
58	0.26	910	0.38	0.8～1.1Us	500	130	220	4/6	1.14/0.48	10	690	4.8/5.0
84	0.24	1430	0.34	0.8～1.1Us	700	200	300	4/6	1.14/0.48	10	690	6.2/6.4
84	0.24	1430	0.34	0.8～1.1Us	500	130	300	4/6	1.14/0.48	10	690	6.2/6.4
115	0.33	2450	0.21	0.8～1.1Us	500	150	400	4/6	1.14/0.48	10	690	8.5/8.7
115	0.33	2450	0.21	0.8～1.1Us	500	150	550	4/6	1.14/0.48	10	690	8.5/8.7

四、结构特点
1. 总体结构
接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。接触器外形尺寸小巧，安装面积小。安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。产品安全、可靠性好，为国际先进的接触器机各种。
2.触头系统
主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板。Ie≤22A装有金属隔弧板，保证人身及临近电器的安全。接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。
3.磁系统
电磁系统工作可靠，损耗小、噪音低、具有很高的机械强度，线圈的接线端装有电压规格的标记牌，标记牌电压等级涂有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。

五、外形及安装尺寸
● 产品的外形及安装尺寸仅供参考
