价格：￥650.00/台
品牌：ST
产品系列：CJ24
额定电压：380 220（V）
起订：1台
供应：10000台
发送询价
| 产品系列 | CJ24 |
|---|---|
| 额定电压 | 380 220（V） |
| 额定电流 | 160（A） |
| 灭弧介质 | 空气式 |
| 线圈频率 | 50（Hz） |
| 线圈电压 | 220 380（V） |
| 飞弧距离 | 2（mm） |
| 主触头极数 | 三极 |
| 机械寿命 | 10（万次） |
| 电寿命 | 10（万次） |
| 产品认证 | CCC |
| 适用范围 | 机械 |
| 加工定制 | 是 |
| 主触点控制电路 | 交流接触器 |
| 常开主触头数量 | 3 |
| 常闭辅助触头数量 | 3 |
| 常闭主触头数量 | 0 |
| 常开辅助触头数量 | 3 |
| 品牌 | 上海人民 |
| 型号 | CJ24Y-160/3 |
关于发货： 本产品属于易碎品，不发快递。默认发物流，货到当地自提。需要送货上门的，请与商家协商运费事宜。否自一律发物流自提。 一、适用范围 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

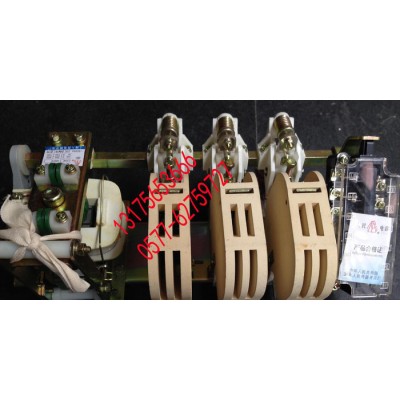

| 三、结构及工作原理 1.结构概述 本接触器平面布置条架结构。主触头系统居中，电磁系统居左，辅助触头居右，它们均安装在用钢板弯成的槽形安装板上。 接触器的交流电磁系统由双U形电磁铁及吸引线圈组成，衔铁及磁轭均装有缓冲装置，用以减小磁系统吸合瞬间的碰撞应力和触头振动以及释放时的反弹现象，并能较大幅度地提高电寿命及机械寿命，还装有可转动的停档，结构布置便于监视和维修。 主触头为单断点指形触头，灭弧罩为多纵缝结构，具有良好的灭弧性。 辅助触头借用CJl2的辅助触头，为双断点桥式触头。 2.工作原理 接触器的工作原理为：接通和断开接触器吸引线圈的控制电源，磁系统即产生和失去电磁力，并通过转轴带动动触头闭合和打开，从而实现接通和分断电路。 四、主要规格及技术参数 1.主要规格及抟术参数
a.八小时工作制： b.不间断工作制(银基合金触头) c.断续周期工作制，负载因数为40%（4、5极接触器只适用此工作制）； d.短时工作制 3.吸引线圈规格 交流：220、380V 直流：48、110、220V 4.动作特性 接触器在正常条件下，其吸合电压为85-110％额定控制电源电压Us，其释放电压为20～75%Us(交流)或10～75%Us(直流) 5.接触器的操作循环数
1.海拔不超过2000m； 2.周围空气温度24h内的平均值不超过+35~C，而短时**高不超过+40~C，周围空气温度下限值不低于－5℃，但**低贮存温度为-25℃； 3.人气相对湿度在周尉空气**高为+40℃时不超过50％，而在较低温度下呵以有较高的相对湿度，在**湿月的月平均温度为+25℃时的月平均**大相对湿度可达90%，并考虑因温度变化发生在产品表面上的凝露； 4.污染等级为3级； 5.安装类别为III类； 6.无显著摇动、冲击和振动的地方； 7.安装面与垂直面的倾斜度不火于±5。若有特殊要求时，经用户与制造厂协商后，允许其角度倾斜不大于±15°； 8.在型号末尾有“TH”宁样的接触器可以在大气的相对湿度为95%，有霉菌和凝露的湿热带环境中使用。 六、外形及安装尺寸 1.外形及安装尺寸表
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
