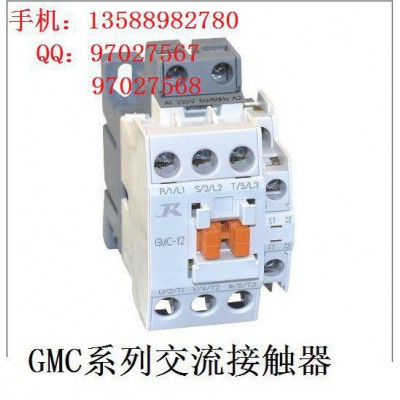

GMC系列交流接触器 一.基本组成 交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 二.工作原理 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 三.使用接法 1.三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。 2.应该知道交流接触器的原理。他是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。知道原理后,你应该弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。其他的几路输入和输出一般在上部,一看就知道。还要注意外加电源的电压是多少(220V或 380V),一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制,根据原理理一下线路就可以了。 四.规格参数 *产品使用寿命长,可高性高 *多种控制电压规格的胶质瘤线圈可供选择 *附件安全且通用 *导轨或螺钉安装均可以,使用更加方便 *防触点安全罩设计,使用更加安全 *大容量接触器(100-800A)均线用纯铁铁芯,线圈可抽出式,更换方便 *线圈具有交直流通用及110-220V通用的特点 产品 | 型号 | 辅助 触点 | AC3(380~440V) | AC1 | 品牌名称 | KW | A | Ith | 交流线圈 | GMC-9 | 1a1b | 4 | 9 | 25 | 韩国LS产电 | | GMC-12 | 1a1b | 5.5 | 12 | 25 | 韩国LS产电 | | GMC-18 | 1a1b | 7.5 | 18 | 40 | 韩国LS产电 | | GMC-22 | 1a1b | 11 | 22 | 40 | 韩国LS产电 | | GMC-32 | 1a1b | 15 | 32 | 50 | 韩国LS产电 | | GMC-40 | 1a1b | 18.5 | 40 | 60 | 韩国LS产电 | | GMC-50 | 1a1b | 22 | 50 | 80 | 韩国LS产电 | | GMC-65 | 1a1b | 30 | 65 | 100 | 韩国LS产电 | | GMC-75 | 1a1b | 37 | 75 | 110 | 韩国LS产电 | | GMC-85 | 1a1b | 45 | 85 | 135 | 韩国LS产电 | 交流/直流 | GMC-100 | 2a2b | 50 | 100 | 150 | 韩国LS产电 | 通用线圈 | GMC-125 | 2a2b | 60 | 120 | 150 | 韩国LS产电 | | GMC-150 | 2a2b | 75 | 150 | 200 | 韩国LS产电 | | GMC-180 | 2a2b | 90 | 180 | 230 | 韩国LS产电 | | GMC-220 | 2a2b | 132 | 250 | 260 | 韩国LS产电 | | GMC-300 | 2a2b | 150 | 300 | 350 | 韩国LS产电 | | GMC-400 | 2a2b | 200 | 400 | 420 | 韩国LS产电 | | GMC-600 | 2a2b | 300 | 630 | 660 | 韩国LS产电 | | GMC-800 | 2a2b | 400 | 800 | 800 | 韩国LS产电 | 直流线圈 | GMD-9 | 1a1b | 4 | 9 | 25 | 韩国LS产电 | | GMD-12 | 1a1b | 5.5 | 12 | 25 | 韩国LS产电 | | GMD-18 | 1a1b | 7.5 | 18 | 40 | 韩国LS产电 | | GMD-22 | 1a1b | 11 | 22 | 40 | 韩国LS产电 | | GMD-32 | 1a1b | 15 | 32 | 50 | 韩国LS产电 | | GMD-40 | 1a1b | 18.5 | 40 | 60 | 韩国LS产电 | | GMD-50 | 1a1b | 22 | 50 | 80 | 韩国LS产电 | | GMD-65 | 1a1b | 30 | 65 | 100 | 韩国LS产电 | | GMD-75 | 1a1b | 37 | 75 | 110 | 韩国LS产电 | | GMD-85 | 1a1b | 45 | 85 | 135 | 韩国LS产电 |
|
