价格：￥12.00/台
品牌：冷氏电气
产地：浙江
产品认证：IOS9002
起订：12台
供应：12台
发货：3天内
| 产地 | 浙江 |
|---|---|
| 产品认证 | IOS9002 |
| 额定电压 | 1500V |
| 机械寿命 | 80万次 |
| 品牌 | 冷氏电气 |
| 型号 | CKG3-160 |
| 加工定制 | 否 |
| 物料编号 | CKG3-160 |

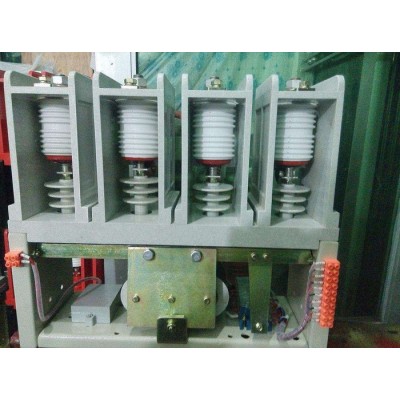

CKG3-160、250、400、630/6型交流高压真空接触器
1.主要用途与适用范 围
CKG4交流高压真空接触器广泛应用于治金、矿山、石化、水利以及建材行业，是一种较为理想的更新换代产品。产品适用于交流50HZ，额定工作电压至 12KV，工作电流至630A的电力系统中，供远距离接通和分断线路之用；特别适用于电动机的频繁起动及控制电炉变压器的关合和分断；也广泛使用在高压电 容无功补偿装置中。 2.结构特征与工作原理
本产品体积小、重量轻，采用国际流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝 缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。
3.技术参数及主要特性
1、主要技术参数
| 型号 | 额定电压(工频)(V) | 额定电流(主电路)(A) | 主触头参数 | 工频耐压V(有效值) | |||||
| 主电路 | 控制电路 | 开距(mm) | 超程(mm) | 终压力(N) | 主电路 | 辅助电路 | 控制电路 | ||
| CZG21-150/6 | 6000 | 220 | 150 | 30+0.3 | >1.5 | >70 | 23000 | 2500 | 2000 |
| CZG21-250/6 | 6000 | 220 | 250 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-160/6 | 6000 | 220 | 160 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-250/6 | 6000 | 220 | 250 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-400/6 | 6000 | 220 | 400 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-630/6 | 6000 | 220 | 630 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| ZN-600/6 | 6000 | 220 | 600 | 50+0.5 | >1.7 | >100 | 23000 | 2500 | |
1.主要用途与适用范 围
CKG4交流高压真空接触器广泛应用于治金、矿山、石化、水利以及建材行业，是一种较为理想的更新换代产品。产品适用于交流50HZ，额定工作电压至 12KV，工作电流至630A的电力系统中，供远距离接通和分断线路之用；特别适用于电动机的频繁起动及控制电炉变压器的关合和分断；也广泛使用在高压电 容无功补偿装置中。 2.结构特征与工作原理
本产品体积小、重量轻，采用国际流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝 缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。
3.技术参数及主要特性
1、主要技术参数
| 型号 | 额定电压(工频)(V) | 额定电流(主电路)(A) | 主触头参数 | 工频耐压V(有效值) | |||||
| 主电路 | 控制电路 | 开距(mm) | 超程(mm) | 终压力(N) | 主电路 | 辅助电路 | 控制电路 | ||
| CZG21-150/6 | 6000 | 220 | 150 | 30+0.3 | >1.5 | >70 | 23000 | 2500 | 2000 |
| CZG21-250/6 | 6000 | 220 | 250 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-160/6 | 6000 | 220 | 160 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-250/6 | 6000 | 220 | 250 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-400/6 | 6000 | 220 | 400 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-630/6 | 6000 | 220 | 630 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| ZN-600/6 | 6000 | 220 | 600 | 50+0.5 | >1.7 | >100 | 23000 | 2500 | |
1.主要用途与适用范 围
CKG4交流高压真空接触器广泛应用于治金、矿山、石化、水利以及建材行业，是一种较为理想的更新换代产品。产品适用于交流50HZ，额定工作电压至 12KV，工作电流至630A的电力系统中，供远距离接通和分断线路之用；特别适用于电动机的频繁起动及控制电炉变压器的关合和分断；也广泛使用在高压电 容无功补偿装置中。 2.结构特征与工作原理
本产品体积小、重量轻，采用国际流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝 缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。
3.技术参数及主要特性
1、主要技术参数
| 型号 | 额定电压(工频)(V) | 额定电流(主电路)(A) | 主触头参数 | 工频耐压V(有效值) | |||||
| 主电路 | 控制电路 | 开距(mm) | 超程(mm) | 终压力(N) | 主电路 | 辅助电路 | 控制电路 | ||
| CZG21-150/6 | 6000 | 220 | 150 | 30+0.3 | >1.5 | >70 | 23000 | 2500 | 2000 |
| CZG21-250/6 | 6000 | 220 | 250 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-160/6 | 6000 | 220 | 160 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-250/6 | 6000 | 220 | 250 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-400/6 | 6000 | 220 | 400 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| CKG3-630/6 | 6000 | 220 | 630 | 3+0.3 | >1.5 | >100 | 23000 | 2500 | 2000 |
| ZN-600/6 | 6000 | 220 | 600 | 50+0.5 | >1.7 | >100 | 23000 | 2500 | 2000 |
