价格：￥83.00/个
品牌：ST
类型：交流接触器
产品系列：B37-30
起订：1个
供应：10000个
| 类型 | 交流接触器 |
|---|---|
| 产品系列 | B37-30 |
| 额定电压 | 380（V） |
| 额定电流 | 9~170（A） |
| 灭弧介质 | 空气式 |
| 线圈频率 | 50（Hz） |
| 线圈电压 | 220（V） |
| 飞弧距离 | 30（mm） |
| 主触头极数 | 三极 |
| 机械寿命 | 10（万次） |
| 电寿命 | 10（万次） |
| 产品认证 | ISO9001 |
| 适用范围 | 机械连锁 |
| 加工定制 | 是 |
| 主触点控制电路 | 交流接触器 |
| 常开主触头数量 | 3 |
| 常闭辅助触头数量 | 3 |
| 常闭主触头数量 | 3 |
| 常开辅助触头数量 | 3 |
| 品牌 | 上海人民 |

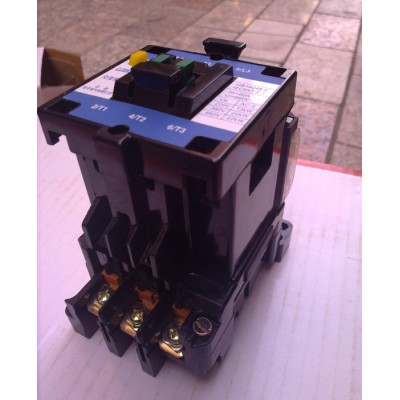

| 型号 | CJX8-37 |
销售电话：0577-62759727
13736925020
一：适用范围
CJX8（B）系列交流接触器主要用于交流50Hz或60Hz、电压至690V，额定电流至370A的电力线路中，供远距离接通与分断电力线路或频繁的控制交流电动机之用，具有失压保护作用。常与JR29系列热继电器组成电磁起动器，此时，具有过载及断相保护作用。还可加装机械联锁构成可逆式接触器。
二：型号及其含义
标准的CJX8接触器型号有：
CJX8-9 CJX8-12 CJX8-16 CJX8-25 CJX8-32 CJX8-37 CJX8-45
CJX8-65 CJX8-85 CJX8-105 CJX8-170 CJX8-250 CJX8-370
B-9 B-12 B-16 B-25 B-32 B-37B-45
B-65 B-85 B-105 B-170 B-250 B-370
三：结构特征
1.CJX8-30交流接触器及以下规格为“正装式结构”，即触头系统在前面、此系统在后面(靠近安装面)，CJX8-37及以上规格为“倒装式”结构，即磁系统在前面，主触头系统在后面。
2.动触头为桥式结构。CJX8-105以上的主静触头与主接线可分离，更换触头时不必拆卸主导线。CJX8-9-25为四对触头(三对主触头、一对辅助触头或四对主触头)。CJX8-30以上动头支架上装三个动触头，不能增加主触头数。
3.CJX8-9~CJX8-25交流接触器采用封闭式自然灭弧，CJX8-30-45采用铁磁片灭弧，CJX8-65以上采用铁磁栅片灭弧，各级产品均采用耐弧塑料弧罩。
4.CJX8-9~CJX8-30交流接触器可快速安装在符合IEC标准35mm的安装卡轨上。本系列接触器可卡装不同型号辅助触头，增加使用的方便性(见表)。
该交流接触器符合IEC60947-4-1、VDE0660、NFC63-110、NBNC63158、CE117-3、BS5425、NE50012、GB14048.4-2003标准。
四：主要技术参数
接触器型号 | CJX8-9 | CJX8-12 | CJX8-16 | CJX8-25 | CJX8-30 | CJX8-37 | CJX8-45 | CJX8-65 | CJX8-85 | CJX8-105 | CJX8-170 | CJX8-250 | CJX8-370 | |
额定绝缘电压V | 690 | |||||||||||||
约定发热电流A | 16 | 20 | 25 | 40 | 45 | 45 | 60 | 80 | 100 | 170 | 250 | 330 | 410 | |
AC3额定工作电流A | 400V | 9 | 12 | 16 | 25 | 30 | 37 | 45 | 65 | 85 | 105 | 170 | 250 | 370 |
690V | 3.5 | 4.9 | 6.7 | 13 | 17.5 | 21 | 25 | 45 | 55 | 82 | 118 | 170 | 268 | |
AC3额定控制功率KW | 400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 33 | 45 | 55 | 90 | 132 | 200 |
690V | 3 | 4 | 5.5 | 11 | 15 | 18.5 | 22 | 40 | 50 | 75 | 110 | 160 | 250 | |
线圈功率（VA/W） | 启动 | 60/50 | 60/50 | 60/50 | 85/65 | 85/65 | 175/125 | 175/125 | 270/130 | 270/130 | 510/280 | 750/460 | 1100/600 | 1900/850 |
吸持 | 9/2.2 | 9/2.2 | 9/2.2 | 10/3 | 10/3 | 22/5 | 22/5 | 30/8 | 30/8 | 32/9 | 60/15 | 66/16 | 100/27 | |
线圈电压V | 交流 | 24、36、48、110、127、230、400、415 | ||||||||||||
直流 | 24、48、110、220 | |||||||||||||
可配用的辅助触头型号及数量 | （0~4个）CA7 | （0~4个）CA7 | （0~4个）CA11 | |||||||||||
五：外形及安装尺寸
图1 CJX8-16外形及安装尺寸
图2 CJX8-25外形及安装尺寸
图3 CJX8-30外形及安装尺寸
图4 CJX8-9～30用安装导轨 图5 CJX-37~45外形及安装尺寸
图6 CJX8-65～85外形及安装尺寸
图7 CJX8-105～370外形及安装尺寸(见表)
如果你希望了解CJX8交流接触器/B系列接触器的更多内容，如使用说明书，价格，维修等相关信息，请联系我们。
