价格：￥400.00/个
品牌：润煤
产地：山东
产品认证：CCC
起订：1个
供应：201441个
发货：3天内
| 产地 | 山东 |
|---|---|
| 产品认证 | CCC |
| 电寿命 | 100 |
| 额定电流 | 200 |
| 额定电压 | 380V |
| 机械寿命 | 60万次 |
| 品牌 | 润煤 |
| 型号 | CJX1系列 |
| 加工定制 | 是 |
| 物料编号 | 021550 |

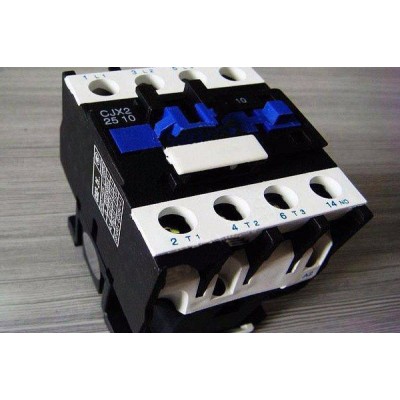

交流接触器 配电设备 交流接触器介绍
CJX1系列交流接触器适用于交流50Hz或60Hz、电压至690V、电流至475A的电力线路中，供远距离频繁起动和控制电动机及接通与分断电路。经加装机械联锁机构后组成CJX1系列可逆接触器，可控制电动机的起动、停止及反转。
交流接触器型号含义CJX1系列交流接触器的型号及含义
需要说明的是，常开常闭的触头一般为0，1，2三种，所以搭配起来就有00,10,02,11,22等情况，所以相应的产品型号也是非常多的。
常见的型号有CJX1-9/22 CJX1-12/22 CJX1-16/22 CJX1-22/22
CJX1-32/22 CJX1-45/22 CJX1-63/22 CJX1-75/22 CJX1-85/22
CJX1-110/22 CJX1-140/22 CJX1-170/22 CJX1-205/22 CJX1-250/22
CJX1-300/22 CJX1-400/22 CJX1-475/22
交流接触器结构特征CJX1交流接触器为双断点直动式结构，具有三对常开触头，辅助触头最多为2常开、2常闭。触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。在触头支持件或灭弧罩上设有试操作杆，便于手动操作和作为动作指示，Ie≤22A接触器无灭弧隔弧板，Ie≥32A为塑料灭弧罩并装有金属隔弧板。触头材料采用具有高抗熔焊性及耐腐蚀的银合金。接线螺钉采用新型自升起螺钉，瓦形垫与螺钉部分立刻节省接线工时。全系列产品均可用螺钉安装，Ie≤32A的产品还可采用快速嵌入导轨紧固。
交流接触器参数1.产品符合IEC60947、BS5424及GB14048.4-2003等标准。
2.主要性能见表2
3.寿命见表2
4.辅助触头主要技术参数见表1
5.接触器的额定控制电源电压(Us)的标准值为交流(50Hz)36V、127V、220V、380V
6.接触器在额定电源电压的85%-110%(热态)范围内应能可靠吸合，释放电压在20%-75%的范围内。
| 型号 项目 | CJX1 -9 | CJX1-12 | CJX1 -16 | CJX1 -22 | CJX1 -32 | CJX1 -45 | CJX1 -63 | CJX1 -75 | CJX1 -85 | CJX1 -110 | CJX1- 140 | CJX1- 170 | CJX1- 205 | CJX1250 | |
| 额定绝缘电压 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | |
| 约定发热电流 | 20 | 20 | 30 | 30 | 45 | 70 | 70 | 85 | 85 | 140 | 140 | 205 | 205 | 300 | |
| 额定工作电流 | 9 | 12 | 16 | 22 | 32 | 45 | 63 | 75 | 85 | 110 | 140 | 170 | 205 | 250 | |
| 额定控制功率 | 220V | 2.4 | 3.3 | 4 | 6.1 | 8.5 | 15 | 18.5 | 22 | 26 | 37 | 43 | 55 | 64 | 78 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 135 | |
| 电寿命（万次） | 100 | 100 | 100 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| 操作频率（次/H） | 1000 | 1000 | 750 | 750 | 750 | 1200 | 1000 | 1000 | 850 | 1000 | 750 | 700 | 500 | 7000 | |
| 机械寿命（万次） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
