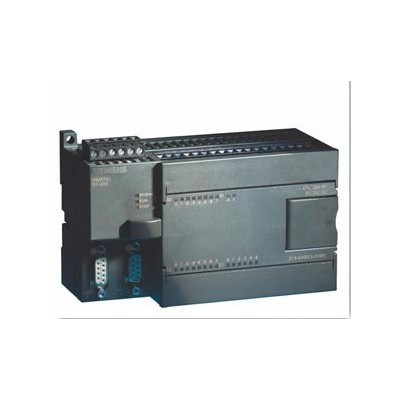

| 欢迎来电咨询订购！上海仁彩自动化科技有限公司将竭诚为您服务！ 负载电压 L+
额定值 (DC) 24 V
允许范围,下限 (DC) 5 V
允许范围,上限 (DC) 30 V
负载电压 L1
额定值 (AC) 100 V; AC 100 至 230 V
允许范围,下限 (AC) 5 V
允许范围,上限 (AC) 250 V
允许的频率范围,下限 47 Hz
允许的频率范围,上限 63 Hz
输入电流
接通电流,最大值 20 A; 264 V 时
来自电源电压 L1,最大值 120 mA; 15 至 60 mA (240 V);30 至 120 mA (120 V);扩展模块的输出电流 (DC 5 V)340mA
传感器供电
24 V 传感器供电
24 V 是; 允许范围:20.4 至 28.8 V
短路保护 是; 电子的,在 600 mA 时
输出电流,最大值 180 mA
缓冲器电池
电池操作
缓冲器时间,最大值 50 h; (40 °C 下至少 8 小时);200 天(典型值)附带可选择的电池模块
存储器
存储器模块数量(可选) 1; 插拔式存储器模块,内容与集成 EEPROM一致,另外还可以分类存放配方、数据记录和其它文件。
数据存储器和程序存储器
数据存储器,最大值 2 kbyte
程序存储器,最大值 4 kbyte
缓冲
存在 是; 程序:整个程序位于集成 EEPROM 中,免维护,可通过 CPU 编程;数据:整个从PG/PC 下载的 DB 1 位于集成 EEPROM 中,免维护,DB 1 的即时数值位于 RAM 中,剩余标记、计时器、计数器等通过高效电容器免维护;可选择用于长时间缓冲的电池
CPU-处理时间
对于位运算,最大值 0.22 μs
计数器、定时器及其剩磁
S7 计数器
数量 256
在带电池的情况下保留
可调整 是; 关于高效电容器或电池
下限 1
上限 256
计数范围
下限 0
上限 32767
S7 时间
数量 256
在带电池的情况下保留
可调整 是; 关于高效电容器或电池
上限 64
时间范围
下限 1 ms
上限 54 min; 4 个计时器:1 ms 至 30 s;16 个计时器:10 ms 至 5 min;236 个计时器:100ms 至 54 min
数据范围及其剩磁
标记
数量,最大值 32 byte
存在剩磁 是; M 0.0 至 M 31.7
在带电池的情况下保留 0 至 255,关于高效电容器或电池,可调整
在不带电池的情况下保留 0 至 112 在 EEPROM 中,可调整
硬件扩展
可连接的编程设备/PC SIMATIC PG/PC,标准 PC
数字输入
数量/二进制输入端 6; 集成
m/p 读取 是; 可选择,每组
输入电压
额定值,DC 24 V
对于信号“0” 0 至 5 V
对于信号“1” 最小值 15 V
输入电流
对于信号“1”,典型值 2.5 mA
输入延迟(输入电压为额定值时)
对于标准输入端
可参数化 是; 全部
从“0”到“1”时,最小值 0.2 ms
从“0”到“1”时,最大值 12.8 ms
对于报警输入端
可参数化 是; E 0.0 至 E 0.3
对于计数器/技术功能
可参数化 是; (E0.0 至 E0.5)30 kHz
导线长度
屏蔽导线长度,最大值 500 m; 标准入口: 500 m,快速计数器: 50 m
未屏蔽导线长度,最大值 300 m; 不用于高速信号
数字输出
数量/二进制输出端 4; 继电器
功能性/抗短路 否; 外部预设
输出端的通断能力
电阻负载时的最大值 2 A
照明负载时的最大值 30 W DC; 200 W AC
输出电压
对于信号 “1”,最小值 L+/L1
输出电流
对于信号“1”的额定值 2 A
针对信号“0”的剩余电流,最大值 0 mA
电阻负载时的输出延迟
从"0"到"1",最大值 10 ms; 所有输出
从"1"到"0",最大值 10 ms; 所有输出
2 个输出端的并联开关
用于增加功率 否
输出端的总电流(每组)
所有安装位置
最高可达 40 ℃,最大值 6 A
水平安装位置
最高可达 55 ℃,最大值 6 A
继电器输出端
最大操作循环数 10000000; 在负载额定电压为 100,000 时,机械电流为 1 千万
导线长度
屏蔽导线长度,最大值 500 m
未屏蔽导线长度,最大值 150 m
模拟输入
模拟电位计数量 1; 模拟电位计;分辨率 8 位
传感器
可连接传感器
双线传感器 是
允许的闭路电流(双线传感器) 最大值 1 mA
1. 接口
接口类型 集成 RS 485 接口
物理组成 RS 485
功能性
MPI 是; 作为 MPI 从站,用于和 MPI主站的数据交换(S7-300/S7-400-CPU、OP、TD、按钮式面板);S7-200 内部CPU/CPU 通讯在 MPI 网络中可能受限;传输速率 19.2/187.5 kbit/s
PPI 是; 附带 PPI 协议,用于编程功能、HMI 功能 (TD 200,OP),S7200内部CPU/CPU通讯;传输速率 9.6/19.2/187.5 kbit/s
串行数据交换 是; 作为可自由编程的接口,使用附带 ASCII协议波特率的外部设备用于串联数据交换:1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s;PC/PPI 电缆也可用作RS232/RS485 变换器
MPI
传输速率,最大值 187.5 kbit/s
传输速率,最小值 19.2 kbit/s
集成功能
计数器数量 4; 快速计数器(每 30 kHz),32位(包括符号),可用作正向或反向计数器或用于连接 2 个附带 2 个旋转 90°的脉冲序列的增量编码器(最大 20 kHz(A/B)计数器);释放和复位输入可参数化;当达到额定值时有中断可能(包括任意内容的子程序的调用);转换计数方向等
计数频率(计数器),最大值 30 kHz
报警输入端的数量 4; 4 个上升脉冲和/或 4 个下降脉冲
电位隔离
数字输入电位隔离
在通道之间 是
在通道之间,分组点数 2 和 4
数字输出电位隔离
在通道之间 是; 继电器
在通道之间,分组点数 1 和 3
允许的电位差
在不同电路之间 DC 500 V 在 DC 24 V 和 DC 5 V 之间;AC 1500 V 在 DC 24 V 和 AC 230 V之间
防护等级和防护类别
IP 20 是
环境要求
环境条件 其他环境条件:参见“自动化系统 S7-200,系统手册”
运行温度
垂直安装,最小值 0 °C
垂直安装,最大值 45 °C
水平安装,最小值 0 °C
水平安装,最大值 55 °C
气压
允许范围,最小值 860 hPa
允许范围,最大值 1080 hPa
相对湿度
操作,最小值 5 %
操作,最大值 95 %; RH 应力强度 2 符合 IEC 1131-2
组态
编程
编程语言
KOP 是
FUP 是
AWL 是
操作备用装置 二进制运算、比较运算、时间运算、计数运算、时钟运算、传输运算、表格运算、逻辑运算、移动和旋转运算、转换运算、程序控制运算、中断和通讯运算、堆叠运算、固定点运算、浮点运算、数字功能
程序编辑 自由循环 (OB 1),报警控制,时间控制(1 至 255 ms)
程序组织 1 OB,1 DB,1 SDB 子程序有/无参数传输
子程序数量,最大值 64
技术保护
用户程序保护/密码保护 是; 3 级密码保护
连接技术
插拔式 I/O 端子 否
尺寸
宽度 90 mm
高度 80 mm
深度 62 mm
重量
重量,约 310 g
|
