价格：￥730.00/个
加工定制：是
类型：流量阀
起订：1个
供应：1000个
发送询价
| 加工定制 | 是 |
|---|---|
| 类型 | 流量阀 |
| 材质 | 铸铁 |
| 适用范围 | 液压系统 |
| 产品别名 | ZCG-06-*-22 |
| 适用介质 | 油品 |
| 适用温度 | 22-55（℃） |
| 公称压力 | 25（MPa） |
| 公称通径 | 06（mm） |
| 安装形式 | 螺纹 |
| 工作温度 | 常温 |
| 类型（通道位置） | 流量控制阀 |
| 连接形式 | 板式 |
| 零部件及配件 | 线圈 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 其他 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 规格 | ZCG-06-*-22 |
| 品牌 | YUKEN/油研 |
| 型号 | ZCG-06-*-22 |

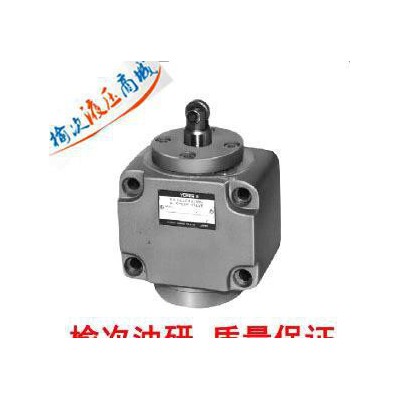

榆次液压商城热销推荐榆次油研ZT-03-*-22型行程减速阀
榆次油研系列Z（C）型（单向）行程减速阀是榆次液压商城重点产品之一：
榆次油研系列Z（C）型（单向）行程减速阀结构示意图：
榆次油研系列Z（C）型（单向）行程减速阀型号意义：
榆次油研系列Z（C）型（单向）行程减速阀技术规格：
| 型号 | 最大流量 /（L/min） | 最高使用压力 /MPa | 质量/kg | 泄油口允许背压 /MPa | ||
| 管式连接 | 板式连接 | Z※T型 | Z※G型 | |||
| Z※T-03-※-※-22 | Z※G-03-※-※-22 | 30 | 21 | 4.3 | 4.3 | ≤0.1 |
| Z※T-06-※-※-22 | Z※G-06-※-※-22 | 80 | 8.7 | 8.7 | ||
| Z※T-10-※-※-22 | Z※G-10-※-※-22 | 100 | 17 | 17 | ||
榆次油研系列ZT-03、06、10ZCT-03、06、10型行程减速阀（管式连接）外形尺寸图
| 型号 | 尺寸/mm | |||||||||||||||
| C | D | E | F | G | H | J | K | L | N | P | Q | T | U | V | X | |
| Z※T-03 | 102 | 80 | 66 | 40 | 11 | 82 | 60 | 41 | 20 | 11 | 141 | 58 | 40 | 56 | 25 | 70 |
| Z※T-06 | 120 | 98 | 82 | 49 | 11 | 106 | 84 | 57 | 32 | 11 | 176 | 81 | 57 | 65 | 27 | 95 |
| Z※T-10 | 160 | 132 | 103 | 66 | 14 | 140 | 112 | 75 | 40 | 14 | 224 | 106 | 75 | 80 | 32 | 110 |
| 型号 | 尺寸/mm | |||||||||||||
| Y | Z | a | b | d | e | f | g | h | i | j | m | n | q | |
| Z※T-03 | 60 | 25 | 35 | 18 | 6 | 10 | 2 | 8 | 2 | 8 | 8.8 | 14 | 24.5 | Rc3/8 |
| Z※T-06 | 85 | 32 | 50 | 22 | 8 | 13 | 3 | 10 | 3 | 10 | 11 | 17.5 | 29 | Rc3/4 |
| Z※T-10 | 96 | 40 | 55 | 28 | 10 | 18 | 3 | 15 | 3 | 15 | 13.5 | 21 | 34 | Rc1 1/4 |
ZG-03、06、10ZCG-03、06、10型行程减速阀（板式连接）外形尺寸图
| 型号 | A 口 | B口 |
| ZG-※ZT | 控制油液进口 | 控制油液出口 |
| ZCG-※ZCT | 控制油液进口或自由流出口 | 控制油液出口或自由流进口 |
| 型号 | 尺寸/mm | ||||||||||||
| C | D | E | F | G | H | J | K | L | N | P | Q | S | |
| Z※G-03 | 102 | 80 | 66 | 40 | 11 | 82 | 60 | 41 | 11 | 141 | 56 | 25 | 70 |
| Z※G-06 | 120 | 98 | 82 | 49 | 11 | 106 | 84 | 57 | 11 | 176 | 65 | 27 | 95 |
| Z※G-10 | 160 | 132 | 103 | 66 | 14 | 140 | 112 | 75 | 14 | 224 | 80 | 32 | 110 |
| 型号 | 尺寸/mm | |||||||||||
| T | U | V | X | Y | Z | a | b | d | e | f | g | |
| Z※G-03 | 60 | 35 | 18 | 6 | 10 | 2 | 8 | 2 | 8 | 8.8 | 14 | 24.5 |
| Z※G-06 | 85 | 50 | 22 | 8 | 13 | 3 | 10 | 3 | 10 | 11 | 17.5 | 29 |
| Z※G-10 | 96 | 5 | 28 | 10 | 18 | 3 | 15 | 3 | 15 | 13.5 | 21 | 34 |
ZGM底板外形尺寸图
| 型号 | 底板型号 | 连接口 | 质量/kg |
| Z※G-03 | ZGM-03-21 | Rc3/8 | 2 |
| Z※G-06 | ZGM-06-21 | Rc3/4 | 3.8 |
| Z※G-10 | ZGM-10-21 | Rc11/4 | 9 |
| 型号 | 尺寸/mm | |||||||||||||
| A | B | C | D | E | F | G | H | J | K | L | N | P | Q | |
| ZGM-03 | 146 | 124 | 80 | 60 | 42 | 20 | 22 | 11 | 85 | 60 | 40 | 20 | 12.5 | 58 |
| ZGM-06 | 160 | 138 | 98 | 74 | 53 | 24 | 20 | 11 | 108 | 84 | 57 | 32 | 12 | 81 |
| ZGM-10 | 218 | 190 | 132 | 98 | 70 | 34 | 29 | 14 | 140 | 112 | 75 | 40 | 14 | 106 |
| 型号 | 尺寸/mm | ||||||||||
| S | T | U | V | X | Y | Z | a | b | d | e | |
| ZGM-03 | 44 | 102 | 26 | M8 | 18 | 6.2 | 14 | Rc3/8 | 11 | 17.5 | 10.8 |
| ZGM-06 | 60 | 120 | 35 | M10 | 18 | 11 | 23 | Rc3/4 | 11 | 17.5 | 10.8 |
| ZGM-10 | 87 | 160 | 45 | M12 | 25 | 11 | 29 | Rc1 1/4 | 14 | 21 | 13.5 |
更多关于榆次油研系列阀产品请联系榆次液压商城：0354-2459453、0354-2459463、15582418668
