价格：￥3300.00/个
规格：DSHG-10-3C60-D24-50
加工定制：是
起订：1个
供应：1000个
发送询价
| 规格 | DSHG-10-3C60-D24-50 |
|---|---|
| 加工定制 | 是 |
| 类型 | 方向阀 |
| 材质 | 铸铁 |
| 适用范围 | 液压系统 |
| 产品别名 | DSHG-10-3C60-D24-50 |
| 适用介质 | 油品 |
| 适用温度 | 22-55（℃） |
| 公称压力 | 25（MPa） |
| 公称通径 | 10（mm） |
| 安装形式 | 板式 |
| 工作温度 | 常温 |
| 类型（通道位置） | 电液换向阀 |
| 连接形式 | 板式 |
| 零部件及配件 | 线圈 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 其他 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 品牌 | YUKEN/油研 |
| 型号 | DSHG-10-3C60-D24-50 |

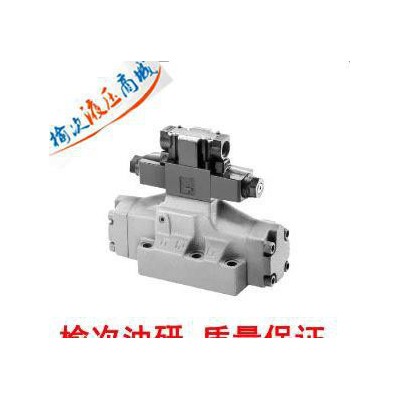

榆次液压商城厂家批发销售DSHG-10-3C60-D24-50型电液换向阀，是榆次液压商城重点产品之一：
榆次液压商城厂家批发销售DSHG-10-3C60-D24-50型电液换向阀采购热线:0354-2666867、15582418668
榆次油研系列DSHG型电液换向阀是榆次液压商城重点产品之一：
榆次油研系列DSHG型电液换向阀结构示意图
榆次油研系列DSHG型电液换向阀型号意义
榆次油研系列DSHG型电液换向阀技术规格：
| 型 号 | **大流量/（L/min） | **高使用压力/MPa | **高先导压力/MPa | **低先导压力/MPa | O口容许背压/MPa | **高换向频率/Hz | 质量/kg | |||
| 外泄形 | 内泄形 | AC | DC | R | ||||||
| （S-）DSHG-04-3C※-※-50 | 300 | 31.5 | 25 | 0.8 | 21 | 16 | 120 | 120 | 120 | 8.8 |
| （S-）DSHG-04-2N※-※-50 | 8.8 | |||||||||
| （S-）DSHG-04-2B※-※-50 | 8.2 | |||||||||
| （S-）DSHG-06-3C※-※-51 | 500 | 31.5 | 25 | 0.8 | 21 | 16 | 120 | 120 | 120 | 12.7 |
| （S-）DSHG-06-2N※-※-51 | 12.7 | |||||||||
| （S-）DSHG-06-2B※-※-51 | 12.1 | |||||||||
| （S-）DSHG-06-3H※-※-51 | 21 | 1 | 110 | 110 | 110 | 13.5 | ||||
| （S-）DSHG-10-3C※-※-41 | 1100 | 31.5 | 25 | 1 | 21 | 16 | 120 | 120 | 120 | 45.3 |
| （S-）DSHG-10-2B※-※-41 | 100 | 100 | 100 | 45.3 | ||||||
| （S-）DSHG-10-2B※-※-41 | 21 | 60 | 60 | 50 | 44.7 | |||||
| （S-）DSHG-10-3H※-※-41 | 53.1 | |||||||||
榆次油研系列DSHG-04型电液换向阀外形尺寸
榆次油研系列DSHG-06型电液换向阀外形尺寸
榆次油研系列DSHG-10型电液换向阀外形尺寸
榆次油研系列DSHG型电液换向阀带先导阻尼阀：
| 型号 | 尺寸/mm | ||||
| C | D | E | F | H | |
| （S-）DSHG-04-※※※-C1 | 206.3 | 188 | 141 | 106 | - |
| （S-）DSHG-04-※※※-C2 | - | 106 | |||
| （S-）DSHG-04-※※※-C1C2 | 231.3 | 213 | 166 | 131 | 106 |
| （S-）DSHG-06-※※※-C1 | 227.3 | 209 | 162 | 127 | - |
| （S-）DSHG-06-※※※-C2 | - | 127 | |||
| （S-）DSHG-06-※※※-C1C2 | 252.3 | 234 | 187 | 152 | 127 |
| （S-）DSHG-10-※※※-C1 | 290.3 | 272 | 225 | 190 | - |
| （S-）DSHG-10-※※※-C2 | - | 190 | |||
| （S-）DSHG-10-※※※-C1C2 | 315.3 | 297 | 250 | 215 | 190 |
榆次油研系列DSHG型电液换向阀带先导活塞和液压对中型
| 型号 | 尺寸/mm | |
| C | D | |
| （S-）DSHG-06-※※※-P2 | 323 | 84 |
| （S-）DSHG-10-※※※-P2 | 479 | 125 |
| （S-）DSHG-06-※※※-3H※ | 306.5 | 102 |
| （S-）DSHG-10-※※※-3H※ | 456 | 149.5 |
榆次油研系列DSHG型电液换向阀带行程调节螺钉
| 型号 | 尺寸/mm | ||
| C | D | E | |
| （S-）DSHG-06-※※※-R2 | 376 | 111 | 40 |
| （S-）DSHG-10-※※※-R2 | 558 | 164.5 | 65 |
DHGM-0404X安装底板外形尺寸图
DHGM-0606X安装底板外形尺寸图
DHGM-1010X安装底板外形尺寸图
| 型号 | 底板型号 | 连接口 | 尺寸/mm | 质量/kg | ||||
| C | D | E | F | H | ||||
| （S-）DSHG-04 | DHGM-04 | Rc1/2 | - | Rc1/2 | - | - | - | 4.4 |
| DHGM-04X | Rc3/4 | Rc3/4 | 4.1 | |||||
| （S-）DSHG-06 | DHGM-06 | Rc3/4 | - | Rc3/4 | - | - | - | 7.4 |
| DHGM-06X | Rc1 | Rc1 | ||||||
| （S-）DSHG-10 | DHGM-10 | Rc1 1/4 | 114 | Rc1 1/4 | 147.5 | 82.5 | 41 | 21.5 |
| DHGM-10X | Rc1 1/2 | 118 | Rc1 1/2 | 156.5 | 74.5 | 36 | ||
更多厂家批发销售DSHG-10-3C60-D24-50型电液换向阀关于榆次油研系列阀产品请联系榆次液压商城：0354-2666867、15582418668
