价格：￥561.00/个
加工定制：是
类型：方向阀
起订：1个
供应：1000个
发送询价
| 加工定制 | 是 |
|---|---|
| 类型 | 方向阀 |
| 材质 | 铸铁 |
| 适用范围 | 液压系统 |
| 产品别名 | 北京华德单向阀 |
| 适用介质 | 油品 |
| 适用温度 | 22-55（℃） |
| 公称压力 | 31.5（MPa） |
| 公称通径 | 10（mm） |
| 安装形式 | 法兰 |
| 工作温度 | 常温 |
| 类型（通道位置） | 换向阀 |
| 连接形式 | 法兰 |
| 零部件及配件 | 阀体 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 球式 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 规格 | 3WE10A/OF |
| 品牌 | 北京华德 |
| 型号 | 3WE10A/OF |

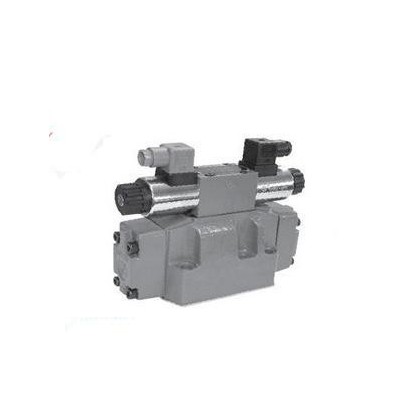

3WE10A/OF北京华德系列电磁换向阀是榆次液压商城所提供的：采购热线：0354-2666867、15582418668
北京华德系列WE10型电磁换向阀结构示意图
北京华德系列WE10型电磁换向阀型号意义
北京华德系列WE10型电磁换向阀技术规格
工作压力（A、B、P腔）/MPa | 31.5 | ||
| 工作压力（O腔）/MPa | 16（直流）；10（交流） | ||
| 流量/(L/min) | **大100 | ||
| 过流截面(中位时) | Q型机能 | W型机能 | |
| 额定截面积的6％ | 额定截面积的3％ | ||
| 介质 | 矿物质液压油，磷酸酯液 | ||
| 介质温度/℃ | -30～+70 | ||
| 介质粘度/(m2/s) | (2.8～380)×10-6 | ||
| 质量/kg | 1个电磁铁的阀 | 4.7（直流）；4.2（交流） | |
| 2个电磁铁的阀 | 6.6（直流）；5.6（交流） | ||
| 连接板 | G66/01约2.3；G67/01约2.3；G534/01约2.5 | ||
| 供电 | 直流电 | 交流电 | |
| 供电电压/V | 12、24、42、64、96、110、180、195、220 | 42、127、220（50Hz）、220（60HZ） | |
| 消耗功率/W | 35 | - | |
| 吸合功率/VA | - | 65 | |
| 接通功率/VA | - | 480 | |
| 运行状态 | 连续 | ||
| 接通时间/ms | 50～60 | 15～25 | |
| 断开时间/ms | 50～70 | 40～60 | |
| 环境温度 | +50℃ | ||
| 线圈温度 | +150℃ | ||
| 动作频率（次/h） | 15000 | 7200 | |
注：如果工作压力超过O腔所允许的压力，则A和B型机能阀的O腔必须作泄油腔使用。
4WE10*20型电磁换向阀外形尺寸图
4WE10*30型电磁换向阀外形尺寸图
更多北京华德系列液压阀产品请联系榆次液压商城：0354-2666867、15582418668
