价格:¥900.00/个
加工定制:是
类型:顺序阀
起订:1个
供应:1000个
发送询价
加工定制 | 是 |
---|---|
类型 | 顺序阀 |
材质 | 铸铁 |
适用范围 | 液压系统 |
产品别名 | HCT-10-L-3-22 |
适用介质 | 油品 |
适用温度 | 22-55(℃) |
公称压力 | 25(MPa) |
公称通径 | 10(mm) |
安装形式 | 底板 |
工作温度 | 常温 |
类型(通道位置) | 顺序阀 |
连接形式 | 螺纹 |
零部件及配件 | 线圈 |
流动方向 | 单向 |
驱动方式 | 电磁 |
形态 | 其他 |
压力环境 | 常压 |
主体材料 | 铸铁 |
规格 | HCT-10-L-3-22,HCT-10-M-3-22,HCT-10-N-3-22,HCT-10-A-3-22,HCT-10-B-3-22,HCT-10-C-3-22 |
品牌 | YUKEN/油研 |
型号 | HCT-10-L-3-22 |

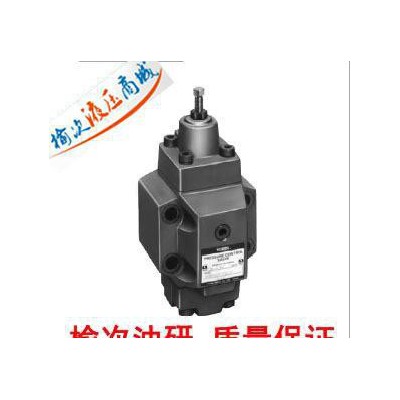

榆次液压商城推出**HCT-10-L-3-22单向顺序阀:榆次油研系列H(C)型(单向)顺序阀是榆次液压商城重点产品之一:
榆次液压商城**HCT-10-L-3-22单向顺序阀采购热线:0354-24594530354-245946315582418668
榆次油研系列H(C)型(单向)顺序阀结构示意图:
榆次油研系列H(C)型(单向)顺序阀型号意义:
榆次油研系列H(C)型(单向)顺序阀技术规格:
型号 | **高使用压力/MPa | **大流量 /(L/min) | 质量/kg | ||||
管式连接 | 板式连接 | HT型 | HG型 | HCT型 | HCG型 | ||
H(C)T-03-※-※-※-22 | H(C)G-03-※-※-※-22 | 21 | 50 | 3.7 | 4.0 | 4.1 | 4.8 |
H(C)T-06-※-※-※-22 | H(C)G-06-※-※-※-22 | 125 | 6.2 | 6.1 | 7.1 | 7.4 | |
H(C)T-10-※-※-※-22 | H(C)G-10-※-※-※-22 | 250 | 12.0 | 11.0 | 13.8 | 13.8 |
榆次油研系列H(C)T型顺序阀外形尺寸图
型号 | 尺寸/mm | ||||||||||||
A | B | C | D | E | F | G | H | J | K | L | N | Q | |
H(C)T-03 | 41 | 82 | 60 | 74(96) | 191 | 57 | 106 | 43 | 70 | 0 | 28 | 28 | Rc3/8 |
H(C)T-06 | 48 | 96 | 73 | 87(116) | 221 | 64.5 | 123.5 | 50.5 | 80.5 | 9 | 33 | 42 | Rc3/4 |
H(C)T-10 | 66 | 132 | 86 | 112(152) | 272 | 84 | 149 | 66 | 98 | 12 | 40 | 52 | Rc1 1/4 |
榆次油研系列榆次油研系列H(C)G-03、06 3型(外部先导,外部泄油)
榆次油研系列榆次油研系列H(C)G-10 3型(外部先导,外部泄油)
型号 | 尺寸/mm | 型号 | 尺寸/mm | ||||||||
A | B | C | D | E | F | G | H | A | B | ||
H(C)G-03 | 60 | 67(90) | 35 | 39(59) | 89 | 191 | 163 | 49.6 | HG-10 | 92 | 39 |
H(C)G-06 | 73 | 79(103) | 40 | 39(69) | 102 | 221 | 188 | 51 | HCG-10 | 132 | 79 |
注:表中带括号的尺寸为HC型阀的尺寸。
更多**HCT-10-L-3-22单向顺序阀关于榆次油研系列阀产品请联系榆次液压商城:0354-2459453、0354-2459463、15582418668
