价格：￥380.00/个
加工定制：是
类型：顺序阀
起订：1个
供应：1000个
发送询价
| 加工定制 | 是 |
|---|---|
| 类型 | 顺序阀 |
| 材质 | 铸铁 |
| 适用范围 | 液压系统 |
| 产品别名 | HCT-03-L-3-22 |
| 适用介质 | 油品 |
| 适用温度 | 22-55（℃） |
| 公称压力 | 25（MPa） |
| 公称通径 | 03（mm） |
| 安装形式 | 管式 |
| 工作温度 | 常温 |
| 类型（通道位置） | 顺序阀 |
| 连接形式 | 螺纹 |
| 零部件及配件 | 线圈 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 其他 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 规格 | HCT-03-L-3-22,HCT-03-M-3-22,HCT-03-N-3-22,HCT-03-A-3-22,HCT-03-B-3-22,HCT-03-C-3-22 |
| 品牌 | YUKEN/油研 |
| 型号 | HCT-03-L-3-22 |

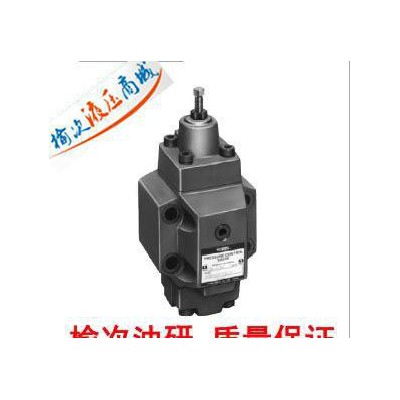

榆次液压商城推出**HCT-03-L-3-22单向顺序阀：榆次油研系列H（C）型（单向）顺序阀是榆次液压商城重点产品之一：
榆次液压商城**HCT-03-L-3-22单向顺序阀采购热线:0354-2666867、15582418668
榆次油研系列H（C）型（单向）顺序阀结构示意图：
榆次油研系列H（C）型（单向）顺序阀型号意义：
榆次油研系列H（C）型（单向）顺序阀技术规格：
| 型号 | **高使用压力/MPa | **大流量 /(L/min) | 质量/kg | ||||
| 管式连接 | 板式连接 | HT型 | HG型 | HCT型 | HCG型 | ||
| H(C)T-03-※-※-※-22 | H(C)G-03-※-※-※-22 | 21 | 50 | 3.7 | 4.0 | 4.1 | 4.8 |
| H(C)T-06-※-※-※-22 | H(C)G-06-※-※-※-22 | 125 | 6.2 | 6.1 | 7.1 | 7.4 | |
| H(C)T-10-※-※-※-22 | H(C)G-10-※-※-※-22 | 250 | 12.0 | 11.0 | 13.8 | 13.8 | |
榆次油研系列H（C）T型顺序阀外形尺寸图
| 型号 | 尺寸/mm | ||||||||||||
| A | B | C | D | E | F | G | H | J | K | L | N | Q | |
| H(C)T-03 | 41 | 82 | 60 | 74(96) | 191 | 57 | 106 | 43 | 70 | 0 | 28 | 28 | Rc3/8 |
| H(C)T-06 | 48 | 96 | 73 | 87(116) | 221 | 64.5 | 123.5 | 50.5 | 80.5 | 9 | 33 | 42 | Rc3/4 |
| H(C)T-10 | 66 | 132 | 86 | 112(152) | 272 | 84 | 149 | 66 | 98 | 12 | 40 | 52 | Rc1 1/4 |
榆次油研系列榆次油研系列H（C）G-03、06 3型（外部先导，外部泄油）
榆次油研系列榆次油研系列H（C）G-10 3型（外部先导，外部泄油）
| 型号 | 尺寸/mm | 型号 | 尺寸/mm | ||||||||
| A | B | C | D | E | F | G | H | A | B | ||
| H(C)G-03 | 60 | 67(90) | 35 | 39(59) | 89 | 191 | 163 | 49.6 | HG-10 | 92 | 39 |
| H(C)G-06 | 73 | 79(103) | 40 | 39(69) | 102 | 221 | 188 | 51 | HCG-10 | 132 | 79 |
注：表中带括号的尺寸为HC型阀的尺寸。
更多**HCT-03-L-3-22单向顺序阀关于榆次油研系列阀产品请联系榆次液压商城：0354-2666867、15582418668
