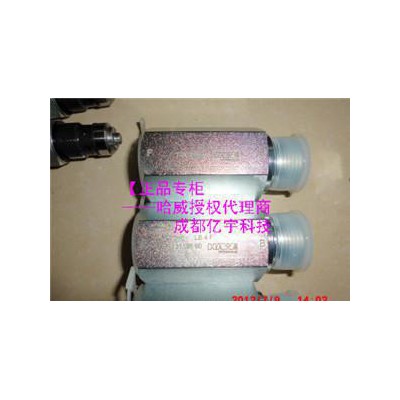

HAWE哈威直销特价LB2F-10型管路防破安全阀现货图1

HAWE哈威直销特价LB2F-10型管路防破安全阀现货

2021-10-26 16:4012930询价

价格:面议

品牌:哈威,力士乐,贺德克,派克

加工定制:是

材质:铸钢

供应:1000

发送询价
加工定制
材质 铸钢
连接形式 螺纹
公称通径 3(mm)
适用介质 油品
形态 管接式
压力环境 高压
标准 德标
流动方向 单向
驱动方式 油压
工作温度 常温
类型(通道位置) 直动式
规格 LB1C-10,LB1F-16,LB1F-25,LB1G-10,LB2C-50
零部件及配件 阀体
外形 中型
品牌 HAWE哈威
型号 LB型



成都亿宇科技有限公司欢迎您的光临!!!
销售经理: 张 扬
联系电话:182 0038 4829



传   真:028-8679 7388     QQ:22026004483



公司网址:www.cdyiyu.com    邮箱:2026004483@qq.com



我们优势代理销售:



德国哈威(HAWE)、德国力士乐(REXROTH)、德国贺德克(hydac)、瑞士比利(BIERI)、瑞士万福乐(WANDFLUH)、美国派克(PARKER)、美国太阳(SUN)、美国威格士(VICKERS)、意大利阿托斯(ATOS)等液压电子产品。



(温馨提示:如在此列表中您未查找到合适产品,请来电详询,我们的宗旨是:“一个电话,让您省时、省力、省心”)



LB型管路防破安全阀



压力Pmax=500bar
流量Qamax=160I/min



1,概述

由于受压管路或管接头坡裂,则会使其失去背压。此进,带载的液压执行机构,将不受控制地加速下落。管路防破安全阀,能防止液压执行机构这类失控运动的发生。使用时,管路防破安全阀必须直接旋入要保护的液压执行机构的压力油进口。

LB型阀是一种平板阀。在自然状态下,阀板在弹簧力的作用下离开阀座,维持一定的阀口开度。当液流从B流向F时,由于流动阻力,阀口存在压力差,因而在阀板两端有一个和流动方向相同的压差作用力。在正常工作关态下,此力不超过弹簧力,因此阀始终打开。假如由于超载,则通过阀的流量大大增加,此时上述的压差作用力将超过弹簧力,使阀立即关闭。

有两种形式的管路防破安全阀,其区别如下;

1,负载原位保持型

当管道爆破时,阀板紧紧地压在环形的阀座上,而通过螺纹间的泄漏,对系统无明显的影响,因此,负载能够停留在管路破裂瞬间的行程位置上,该爆破的破坏作用立刻消除,根据安全危险的情况,或者在承受了负载以后消除。然后向执行机构中供入压力油,阀**重新开启

2,负载慢速下降型

阀板上有一个一定直径的小孔,管道爆破时,按照其P-Q特性,预先估算好的一股油液能从B经过此小孔流到F,此流量的大小,基本和负载大小无关,因而,能将负载逐渐降低到地面。然后,爆破的破坏作用**消除了。

LB型管路防破安全阀常用型号如下:

LB1C-10
LB1F-16
LB1F-25
LB1F-6.3
LB1G-10
LB1G-25
LB14C
LB2C0,8-40
LB2C-50
LB2F-10
LB2F-7
LB2G0,8-16
LB2G-10
LB2G-25
LB2G-6.3
LB26C1,2-25
LB26C-34
LB26C-6,3
LB2F-25
LB3C-50
LB3C-80
LB3F
LB3F0,5-63
LB3F0,8-70
LB3F-25
LB3F-40
LB3F-60
LB3F-63
LB3G-25
LB3G-30
LB3G-63
LB32C
LB32C1,2-63
LB32C-22
LB4C
LB4C-40
LB4F
LB4F-100
LB4F-125
LB4F-25
LB4F-40
LB4F-63
LB4F-80
LB4G
LB4G-120
LB4G-125
LB4G-80
LB47C
LB 1 C-10
LB 1 F-16
LB 1 F-25
LB 1 F-6.3
LB 1 G-10
LB 1 G-25
LB 14 C
LB 2 C0,8-40
LB 2 C-50
LB 2 F-10
LB 2 F-7
LB 2 G0,8-16
LB 2 G-10
LB 2 G-25
LB 2 G-6.3
LB 26 C1,2-25
LB 26 C-34
LB 26 C-6,3
LB 2F-25
LB 3 C-50
LB 3 C-80
LB 3 F
LB 3 F0,5-63
LB 3 F0,8-70
LB 3 F-25
LB 3 F-40

     LB型管路防爆安全阀属于截止阀类,该阀可提供螺旋插装阀和管接式阀两种。
通常直接装于执行元件上的管路防爆阀,在管子破裂时,起着切断执行元件油路的作用。也**是说,当液控背压消除时,该阀能阻止负载下降。超过设定数值的流量能使弹簧力从阀座上提升薄片,并通过流动介质的力把薄片压到阀座上,从而使该阀处于关闭状态。
     此种管路防爆安全阀有两种形式,一种为负载全阻尼平衡式,而另一种为阀片节流孔阻尼负载限速下降,为此可满足各种使用要求。
