价格：￥0.00/件
品牌：IGUS
发货：3天内

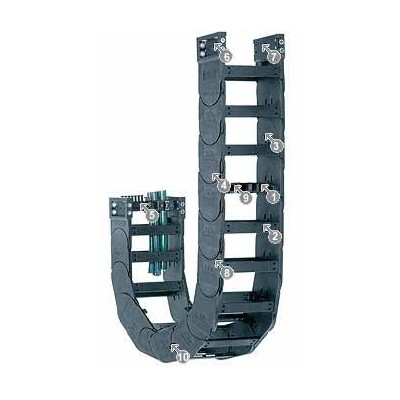

IGUS易格斯 E4标准拖链E4.56系列 简介
1. 内/外链节设计实现平直运转
2. 径向止动器上的集成制动器实现低噪音运转
3. 企口接合设计保证存在剪力时仍有很高的硬度和负载力
4. 抗拉强度提升15%（与之前最佳的E4系列相比），架空长度因改进的止动器系统和垂直径向止动器而延长
5. 可选用扣开式横杆450.X. Q
6. 新内部分隔系统将电缆的使用寿命延长达4倍
7. 只需旋转外部链节即可得到NC“无拱形”型，无需改装
8. 拖链横杆可在两侧拆除
9. 拖管上的盖子可旋转和拆除
10.宽塑料横杆——保护电缆
E4.56系列适合以下应用类型：
垂直：悬挂应用≤ 100米，竖直应用≤ 6米
水平：架空应用≤ 5米，滑动应用≤ 400米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
E4.56系列适用场合
当需要56毫米内高的结实拖链/拖管时
如果内高必须达600毫米
适用于架空长度最高为5,0米和填充重量最大为62千克/米
行程可达400 m
还适合侧面、直立和悬挂应用
当您需要很多选择和附件时
IGUS易格斯 E4标准拖链E4.56系列 规格
内宽Bi [mm]: 50
弯曲半径R [mm]:135
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 1183
链节数量 : 13
外宽Ba [mm]: 84
H* [mm]: 354
D [mm]: 314
K [mm]: 610
ΔCL [mm]: -
H2 [mm]: 270
D2 : 268
K2 [mm]: 610
Hi [mm]: 56
Ha [mm]: 84
每链节重量 [g]: -
重量 [kg/m]: 3.6
所要求的间隙高度是 HF=H+50毫米（在3千克/米的附加载荷下）,这适用于所有类型的应用
IGUS易格斯 E4标准拖链E4.56系列 技术
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 120
最大滑行速度 [m/s] 10
最大滑行速度 [m/s²] 50
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
建议用于架空滑行应用
适合狭小的装配尺寸
选配——集成的C型面去应力元件以及Chainfix电缆夹或拖链束带
耐腐蚀
可选配圆形紧固件的通用装配
