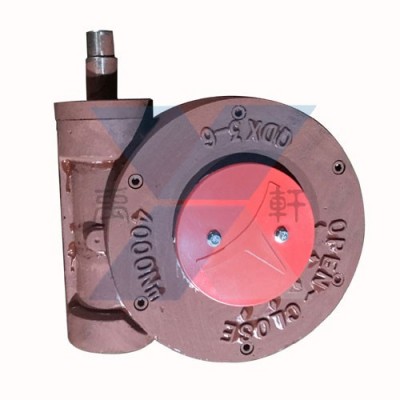

QDX3手动蜗轮蜗杆驱动头它的学名又叫QDX3单级蜗轮箱,回转型手动装置,蝶阀专配减速机等叫法。蜗轮箱是一种90°回转型阀门驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有10个型号。型号：QDX3-2，QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9，QDX3-10等。阀门执行器是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，机械工，风门，挡板阀，减速机等。上海禹轩生产的蜗轮箱具有耐磨，耐用，不卡等特点，欢迎来人来厂实地考察选用。除了阀门蜗轮箱外我们还生产BA伞齿轮，电动/气动蜗轮装置和通用阀门系列减速机产品、防盗蜗轮箱等阀门及配件产品。QDX3-6手动蜗轮蜗杆驱动头-蜗轮箱壳采用灰铸铁、球铸铁、铸钢材料,美观大方体积小重量轻,设计合理输出转矩大,省力轻便。

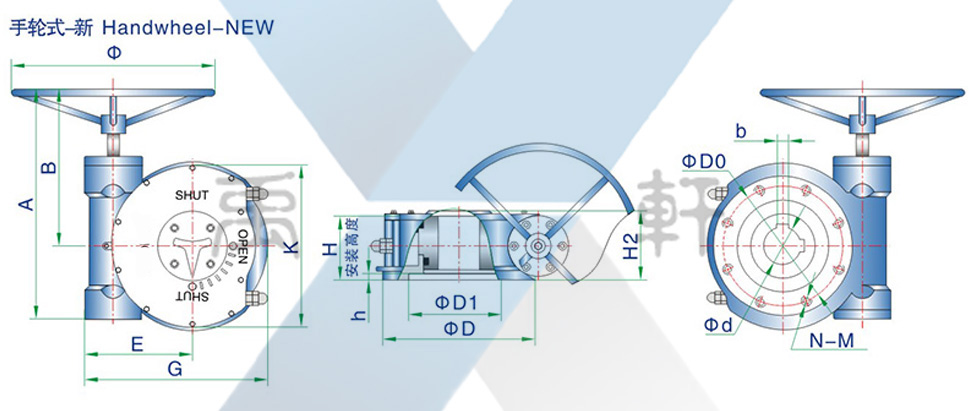

QDX3手动蜗轮蜗杆驱动头技术参数-连接尺寸-外型尺寸 型号 2 3 4 5 6 6D 7 8 9 技术参数 速比 30： 1 42： 1 43： 1 54： 1 64:1 72:1 78:1 76:1 89:1 输入力矩 80 80 130 130 165 165 195 220 220 输出力矩 380 750 1400 1755 2640 2970 3750 4180 4900 限位调整 ±5° ±5° ±5。 ±5° *5° *5* ±5° *5° *5° 蝶阀 DN 80-100 125-150 200-250 300-350 400-450 450 500-600 700 800 球阀 DN 50 80 100 150 200 250 250-300 350 400 连接尺寸 法兰外圆（D) 90 125 150 175 210 230 260 300 350 连接孔中心 (Do) 70 102 125 140 165 185 200 254 298 凹面 (D1xh) 55x4 70x4 85x4 100x4 130x5 150x5 160x5 200x5 230x5 孔数-螺栓 (N\M) 4-M8 4-M10 4-M12 4-M16 4-M20 4-M20 8-M16 8-M16 8-M20 标准抽孔 (d) 16 24 30 36 40 45 50 60 80 键宽x键高x条数NO.x 90° 5x5 X1 8x7 X1 10x8 X1 12x8 x1 12x8 x2 14x9 x2 16x10 X2 18x11 X2 22x14 x2 可选轴孔 14、 18、 22、26 28、32、 32、38、 38、42、 42、48 45、55、 55、65、 70、75、 20 36 40 45、48 58、60 70 85、90 安装高度 (H) 52 62 68 75 105 110 110 120 135 铸件手轮 (Φ) 200 250 280 320 350 400 400 520 520 链轮 (Φ2) 200 300 400 外型尺寸 A 200 235 265 322 368 413 433 554 615 B 144 167 188 215 254 270 278 379 419 C 128 150 160 219 243 260 248 345 394 E 76 96 115 139 170 181 192 224 250 G 132 169 203 245 292 314 338 378 433 H2 70 74 88 97 125 131 128 154 152 K 112 146 175 212 243 266 292 330 382 买家采购指导（需要确认以下数据即可，特殊要求请讲明）：一、轴颈（轴孔 尺寸大小）二、花键尺寸（销钉宽度）三、连接中孔中心（螺栓孔距离）四、孔径孔数（螺栓孔数量和孔径）电装型需要提供连接电装盘的尺寸和螺栓孔距和孔数就可以。
