价格：￥0.00/件
品牌：禹轩
标签： 阀门蜗轮箱
发货：3天内
电动推力型蜗轮箱,QDX3电动装置蜗轮头,DN1400蝶阀配套, DN600球阀配件作用，电动推力型蜗轮箱怎么拆,电动推力型蜗轮箱结构图,电动推力型蜗轮箱怎么安装，这些蜗轮相在知识可以来电询问。QDX3-D11电动推力型蜗轮箱，部分回转型阀门装置是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。DF系列与电装接盘为SO 5211标准。

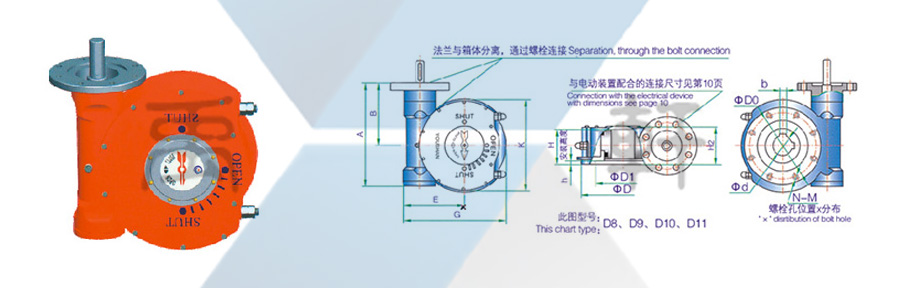

QDX3-D11电动推力型蜗轮箱结构尺寸：
型号 Model D3-F D4-F D5-F D6-F D7-F D8-F D94-F D10-F D11-F D12-F 技术参数Technical - parameters 速比 Ratio 41：1 48：1 55：1 50：1 55：1 57：1 65：1 63：1 67：1 81：1 限位调整 Limit-adjustment ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶阀 Butterfly valve DN 125-150 200-250 300-350 400-450 450 500-600 700 800 900-1000 1100-1200 球阀 Ball-valve DN 80 100 150 200 250 250-300 350 400 500 600 连接尺寸 Connection-size 法兰外圆（D） 125 150 175 210 230 260 300 350 415 475 连接孔中心PCD(D0) 102 125 140 165 185 200 254 298 356 406 凹面 Concave（D1） 70×4 85×4 100×4 130×5 150×5 160×5 200×5 230×5 260×5 300×8 孔数-螺栓 Bolt（N-M） 4-M10 4-M12 4-M16 4-M20 8-M16 8-M16 8-M16 8-M20 12-M20 12-M20 24 28 38 45 50 60 70 80 100 110 键宽Key（b）×键高Key-High×条数NO.×90° 8×7×1 8×7×1 10×8×1 12×8×2 16×10×2 16×10×2 16×10×2 20×14×2 25×14×2 28×16×2 可选轴孔（d-limit） 22-26 28-36 32-40 38-48 50-55 45-60 55-70 70-90 80-100 90-120 安装高度 Install-height（H） 65 80 75 95 95 110 120 130 160 180 外型尺寸Appearance-size A 186 205 236 280 305 325 360 420 490 570 B 118 130 143 165 175 188 188 245 295 330 E 96 115 139 171 181 192 224 250 306 365 G 169 203 245 291 314 338 378 433 522 612 H2 74 88 97 125 131 128 154 152 185 203 K 150 190 210 250 270 300 330 400 470 580 买家采购指导（需要确认以下数据即可，特殊要求请讲明）：一、轴颈（轴孔 尺寸大小）二、花键尺寸（销钉宽度）三、连接中孔中心（螺栓孔距离）四、孔径孔数（螺栓孔数量和孔径）电装型需要提供连接电装盘的尺寸和螺栓孔距和孔数就可以。 标准轴孔 Bore（d）
