什么是控制阀？
控制阀用于自动/手动调节工艺区域内的工艺变量（压力、流量、液位、温度等）。根据PN16至1000的要求，它们有不同的等级。控制阀是负责控制工艺参数的最终控制元件。

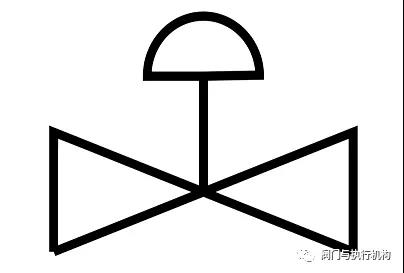

控制阀的符号

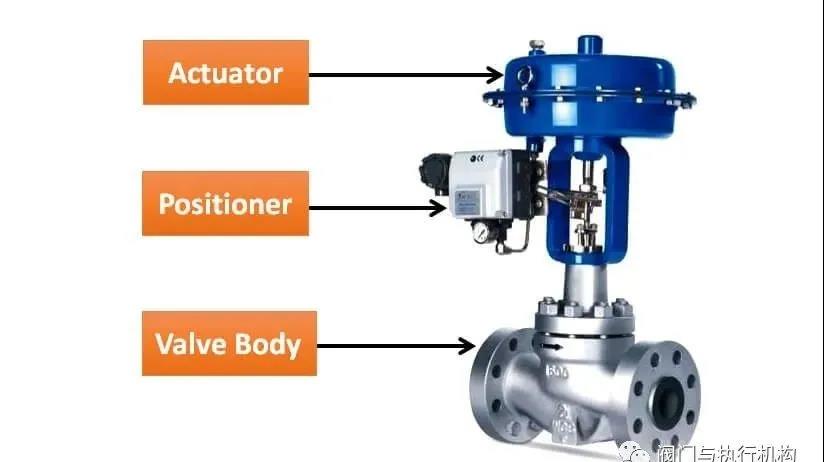

控制阀由以下元件组成：
1.执行机构
2.定位器
3.阀体
执行机构：执行机构是汽缸的上部，它允许隔膜向上和向下移动阀门蒸汽。
定位器：定位器只是一个先进的I-P转换器，它将4-20mA信号转换为3-15Psi的气动信号，并允许执行机构的阀杆来回移动。
阀体：阀体制造取决于管线中的温度和压力。阀体材料可为锻造碳、SS316、SS314、铸件等。
工具：
通用校准器
金属丝
万用表
控制阀行程试验程序
1.假设该阀为4-20mA操作气动阀。它还具有4-20mA阀位反馈输出。
2.将通用校准器（或源）连接到阀门的输入端。

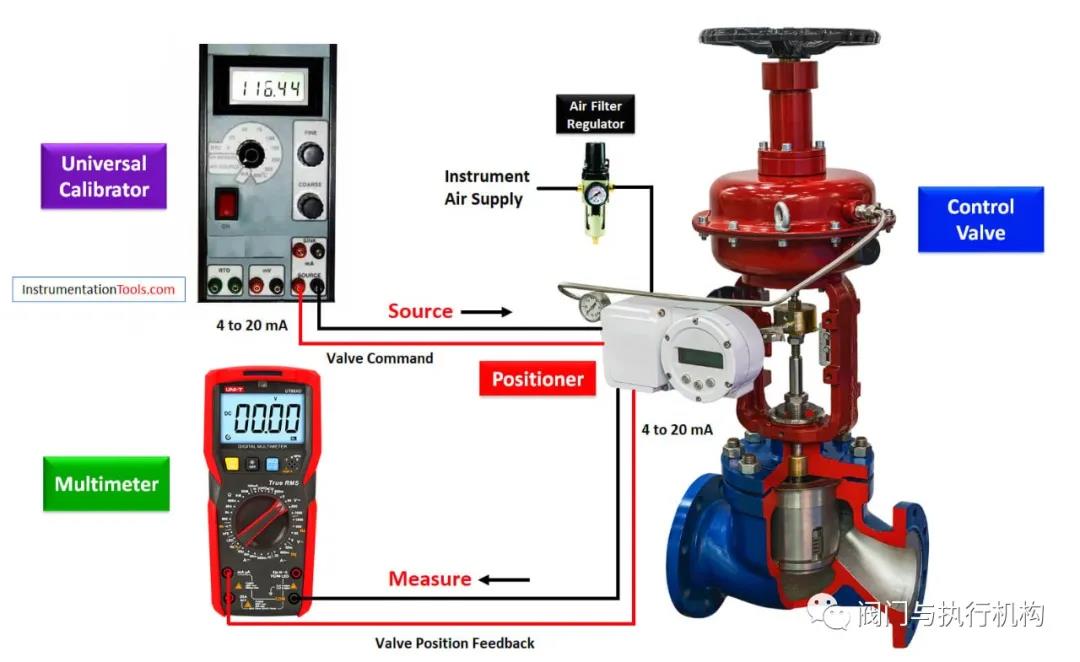

3.将万用表连接到阀位反馈输出，如上图所示。
4.在通用校准器中选择源功能，旋钮将有助于改变mA（4至20mA）。
5.在校准器（也称为源表）中选择4mA。控制阀将显示0%的阀位。我们可以在控制阀上提供的刻度上验证阀位。
此外，阀门有4–20mA输出，表示阀门位置反馈。我们连接了一个万用表来测量该阀门位置反馈。阀门位置反馈范围为0到100%，相当于4到20mA。在这种情况下，万用表将显示4mA。
6.现在将校准器中的电流（mA）从4mA增加到8mA。现在阀门将从0%移动到25%。万用表将显示8mA阀门移动位置反馈（25%）。
7.现在将校准器中的电流（mA）从8mA增加到12mA。现在阀门将从25%移动到50%。万用表将显示12mA阀门移动位置反馈（50%）。
8.现在将校准器中的电流（mA）从12mA增加到16mA。现在阀门将从50%移动到75%。万用表将显示16mA阀门移动位置反馈（75%）。
9.现在将校准器中的电流（mA）从16mA增加到20mA。现在阀门将从75%移动到100%。万用表将显示20mA阀门移动位置反馈（100%）。
10.现在，我们从4mA到20mA向上方向测试控制阀。现在，在向下方向重复相同的步骤，即从20mA到4mA。
11.现在我们完成了从4mA到20mA的向上测试。向下重复相同的步骤，也就是从20mA到4mA的步骤。
