导读：在中国的建筑领域，有一支科研团队，正在不断刷新人们对建筑3D打印的认知。他们就是来自清华大学建筑学院的徐卫国教授团队。
2021年9月11日，徐卫国教授团队使用机器人3D打印混凝土建造技术，为河北下花园武家庄农户打印了几座住宅。农宅功能合理、形象美观、结构坚固、生态节能。看完，南极熊直呼，也想打印几套。
▲清华大学建筑学院徐卫国教授团队3D打印的农户住宅
01、河北武家庄农宅
武家庄农宅106平方米，其形态采用了当地传统的窑洞形式，它是一个3大2小5开间住宅，3大间分别为起居室及卧室、其上屋顶为筒拱结构，2小间分别为厨房及厕所。
▲清华大学建筑学院徐卫国教授团队3D打印的农户住宅
该项技术由徐卫国教授跨学科团队自主研发，它基于数字建筑设计方法及机器人自控系统、将3D打印技术与特种混凝土材料技术相结合，是一种创新型房屋智能建造技术，这一技术的优势在于省人力、高效率、造价低、高质量，并且在可实现传统的房屋造型设计建造的同时，还可实现各种优美的不规则曲面形体的建造。
▲农宅西立面
▲农宅西南视角照片
▲农宅鸟瞰
02、机器人建筑3D打印技术
该农宅的打印施工，使用了3套机器臂3D打印混凝土移动平台，分别放置在3大开间中央，直接进行了基础及墙体的原位打印，同时在建筑室外的机器臂轨道两侧，现场预制打印了所有筒拱屋顶，并用吊机将筒拱屋顶装配到打印的墙体上面。建筑的外墙采用了编织纹理作为装饰，它与结构墙体一体化打印而成，墙体中央灌注保温材料，形成装饰、结构、保温一体化的外墙体系。
▲移动打印平台施工现场
▲拱顶预制打印现场

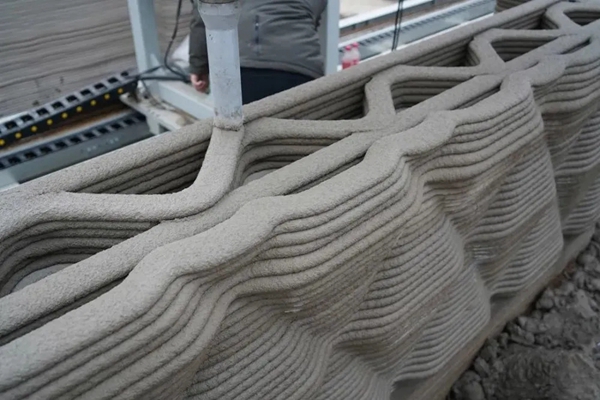

▲打印编织纹理墙
农宅的设计采用全数字化工作流的方式进行，建筑方案以参数化数字设计的方法生成，并在设计初期就考虑结构的合理性及打印施工的可行性；建筑的形体设计及结构计算、水暖电设计及打印路径规划、室内全装配化装修设计等均在同一个三维数字模型上完成，确保了设计全过程信息传递的连贯性，以及各个专业之间信息交换的有效协同性。

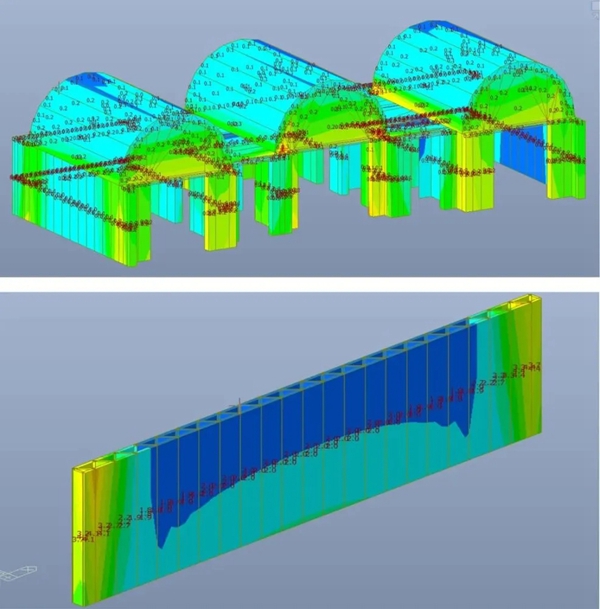

▲结构计算
建筑结构安全是3D打印这一新的建造方法的重要内容，结构工程师在这一项目中，采用了Midas软件对三维形体模型直接进行整体计算和分析，首先根据节材的要求将拱形屋顶及墙体设计成带truss的空心墙，结合3D打印设备前端材料出口的尺寸，分别对拱和墙等构件的truss排布进行深入分析与比较，确定构件的最终尺寸；接着将确定的构件实际尺寸反馈到整体模型，进行构件内力分析；最后进行施工吊装分析，确定合理的施工吊装方案；结构的设计过程与建筑形体建模紧密配合，参数化数字模型为实现建筑与结构专业之间的数字信息交流提供了流畅的途径。
此外，为确保结构的可靠性，分别对重要构件如墙、拱顶、平屋顶分别进行了构件破坏试验，并对该农宅整体结构进行了缩尺的振动台试验，从而验证了该3D打印混凝土建筑项目的安全性。
▲3D打印混凝土墙体的结构破坏试验
“机器臂3D打印混凝土移动平台”的组成包括可移动机械臂及3D打印设备、轨道及可移动可升降平台、拖挂平台等。3D打印设备中，机械臂及打印前端被安置在升降平台上、并可在该平台上移动，而打印材料、上料搅拌泵送一体机则安置在拖挂平台上。该打印平台只需2人在移动平台上操作按钮，即可完成整栋房屋的打印建造，它充分集成并简化了混凝土3D打印的工艺，最大可能地减少了打印建造过程中的人力投入。
▲西南角细节
▲室内-客厅
▲室内-卧室
▲农宅及南院
▲院墙细节
实施乡村建设行动，提升乡村建设水平，推动乡村全面振兴，事关经济社会发展大局，事关乡村居民切身利益，它是今年中央经济工作会议部署的重点任务；持续改善农村人居环境，提升农房现代化水平，提高农房品质，需要明确具体的建造方法和途径，机器人3D打印混凝土建造技术的推广使用将成为具体的措施和有效的方法。
▲打印过程
▲平面图
