智慧供水管控一体化平台—水源井群控制系统在供水总公司的应用
订购热线：0315-7353608/7353610
0315-7353619/7353661
一、项目背景
廊坊大厂回族自治县城乡供水总公司承担着大厂区域的供水任务，已实现了“城乡一体化”供水。
公司下辖2座水厂，第一水厂设有10座水源井泵房（3座双井泵房和7座单井泵房），共13口水源井；第二水厂设有9座水源井泵房（8座双井泵房和1座单井泵房），共17口水源井。
水厂原有水源井控制系统因受通信和老旧RTU控制设备限制，系统运行不稳定，数据传输误码率高，已无法满足水厂精细化、优化运行管理的需要，且存在安全供水隐患。
因此水司与平升公司结合，对水源井控制系统进行了重新建设，实现水源井群运行的精细化管理。
二、解决方案

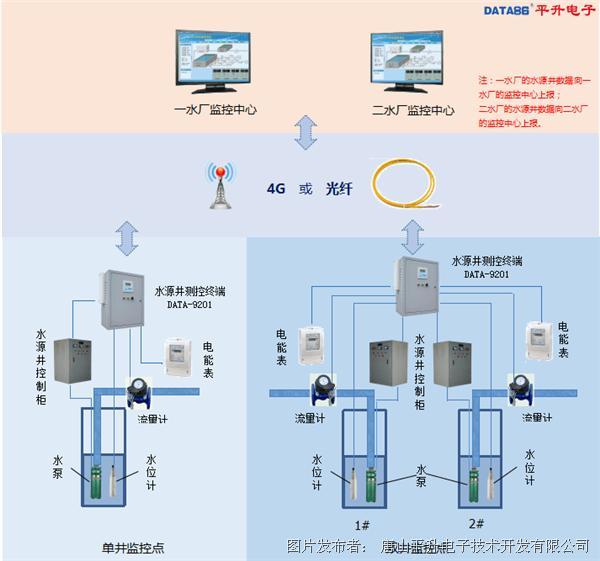

水源井群控制系统拓扑图
主要功能：
1. 远程控制水泵的启/停，实现水源井无人值守，便于水源井群的集中管理和控制。
2. 远程监测：水源井水位、出水量；
水泵的运行、故障、远程/就地工作状态；
电能表的三相电流、三相电压、有功功率、无功功率等电参数。
3. 数据越限和水泵故障自动报警，实现过压、过流、欠压、欠流、缺相等保护，便于及时发现故障并进行处理。
三、系统特点
1. 平升水源井测控终端实现双井测控，最多可支持三井测控。
★ 平升水源井测控终端接口丰富，拥有6路DO、6路AI、12路DI、3路COM（485/232），完全满足双 井测控（4路DO、2路AI、8路DI、2路485）的接口要求，并可扩展至三井测控。
★ 采用485接口的电能表，可将两个潜水泵的电表并联至测控终端，减少接口需求。
2. 该系统拥有一主一备两套传输方案，优先采用4G无线网络传输数据，也可使用光纤传输数据。
采用4G数据传输模块进行数据传输，并预留网口，便于将来切换至光纤传输方式。
四、应用效果
水源井群控制系统重新建设完成后，实现了水源井无人值守。供水调度中心管理人员可在监控中心远程控制30个水源井水泵的启停，节约了时间和人力，提高了生产和管理效率，减少了供水的安全隐患，促进了供水系统的智慧化运行管理。
 | 平台特点 |
 | |
智能化生产
仿真模拟水厂工艺，直观展现工艺流程及设备监测数据，可远程开关水泵、阀门；根据管网压力、水厂水池水位、水泵能效，联动控制水泵、阀门，保障供水。
信息化管理
整合供水各子系统运行数据，对分散在各地的水源井、水厂、管网各型设备进行远程诊断和分析联络，提升信息化水平，打破信息孤岛，实现互联互通。
科学化决策
统计分析水司日均供水量、压力合格率 、水质达标率等运营关键指标，为水务管理者把握全局，运筹帷幄提供决策依据；直观的界面，展现企业各环节的经营数据，洞察企业的运营状况。
精细化运维
对供水系统日常运维的各个环节进行监管，工单系统结合手机端实时监督和管理维保人员任务执行状况，提升运维效率和管控水平。
| 平台主要功能 |
| |

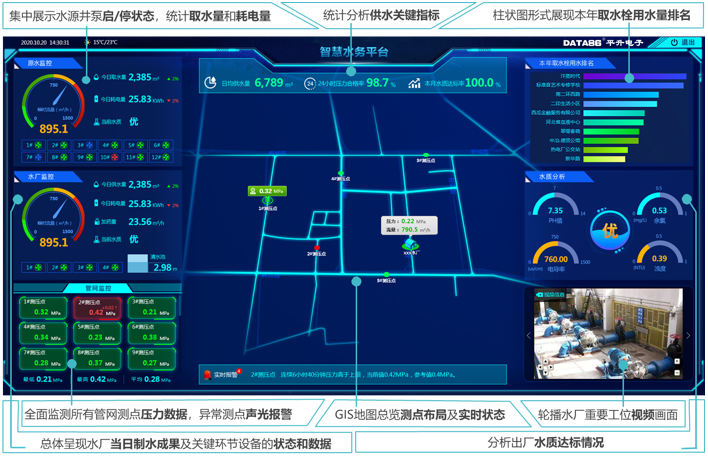

系统概况一张图
全方位了解供水格局，辅助领导更科学的指挥调度，提升企业管理效率。

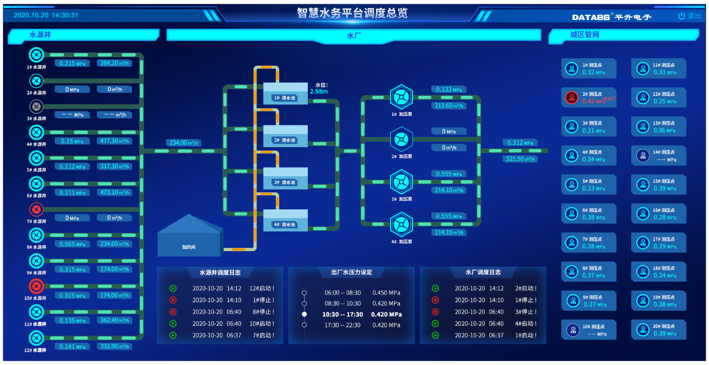

供水调度总览
供水工艺流程一目了然，数据展现直观形象，各项指标尽在掌握。

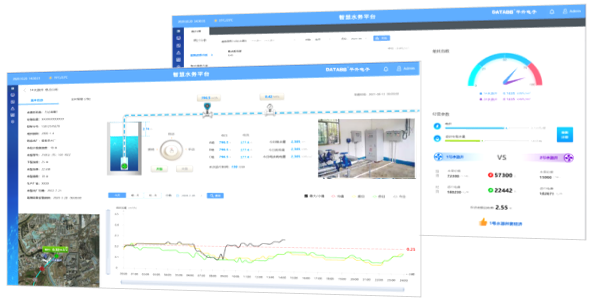

水源综合管理系统
泵房数据、状态实时监控，异常事件快速处置 丨 水泵能耗、机组效率评估，辅助水泵选型及调度。

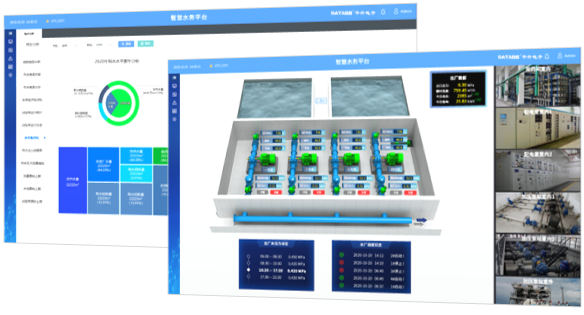

水厂综合管理系统
l 按预设逻辑自动控制工艺流程运转，实现无人值守；
l 远程设定出厂水供水压力，保证恒压供水；
l 水平衡分析，掌握漏损情况，以便采取相应的降损措施。

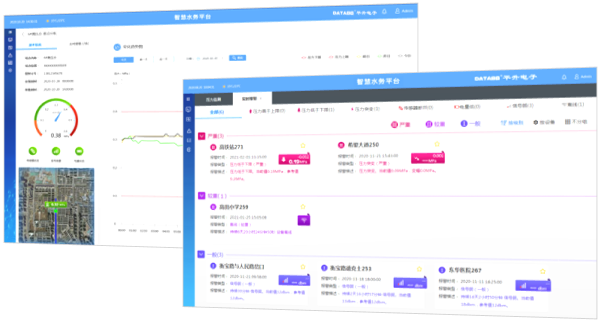

管网在线监测系统
l 管网压力变化趋势分析，压力异常立即报警，减少事故损失；
l 管网测点压力合格率计算，为管网漏损、老化排查提供依据。
DMA漏损分析系统
对各DMA（独立计量区域）内的流量和压力节点实施远程实时监测，既可及时发现管网供水异常，又可测算出区域的漏损情况、并辅助查找漏点。
巡检派工管理系统
l 巡检维修全流程跟踪，实时监督和管理维护人员任务执行状况，保证事件响应速度与质量；
l 巡检完成情况统计，提升事件处理的主动性和及时性，同时为维护人员工作考核提供依据。
| 典型案例 |
| |
 |  |  |
广西百色市田阳区 智慧水利农村人饮管理系统 | 河南商丘睢县水利局 智慧水务管理系统 | 新疆某县自来水公司 智慧水务平台 |
案例分享
县级水司水厂远程监控系统解决方案 ：http://www.data86.com/net/anlifenxiang90.html
廊坊清泉供水远程控制系统案例介绍 ：
http://www.data86.com/net/anlifenxiang62.html
重庆黔江区自来水有限公司自来水监控系统：
http://www.data86.com/net/anlifenxiang75.html
宜城市郭海水厂远程监控系统 ：http://www.data86.com/net/anlifenxiang116.html
智慧供水管控一体化平台更多详情登录平升电子水联网专题网站：www.data86.com/net
