中成药是以我国传统中草药为原料，经过加工制成的各种不同剂型的中药制品的总称。中成药作为中药产业的重要一环，未来具有广阔的发展前景。
中成药生产由于产品批量小，价值高，因此对于液位测量的精度要求很高，而且很多容器都需要将液位测量值转换成体积，以实现精确的配料。同时，很多容器都存在高温、蒸汽、搅拌、泡沫等严苛工况，对仪表测量的可靠性也带来了极大的挑战。
下面以某公司中成药制剂后反应阶段为例，详细介绍80GHz高频雷达液位仪表VEGAPULS 64如何实现对浓缩罐体积变化的实时监测。
工艺和工况介绍
中成药制剂浓缩罐是一个不规则罐体，上部分是直筒段，下部分呈半球体，用于中成药制剂后反应阶段，进行浓缩配料。该罐体积较小且带有搅拌，进料温度大概60℃左右，并伴有蒸汽。
中成药制剂浓缩罐进料以后开始搅拌，然后进入浓缩阶段，在此过程中罐内液位下降，体积变小，大概12小时后浓缩完成。之后，开始从罐底往外出料，浓缩液将被输送给后续的配料工段。在出料过程中，测量仪表需要实时监控体积变化，以便后续工段进行精确配料。只有监测到准确的体积变化才能让后面的配料浓度在正常范围内，从而保证最终产品的质量，因此体积测量的精度尤为重要。

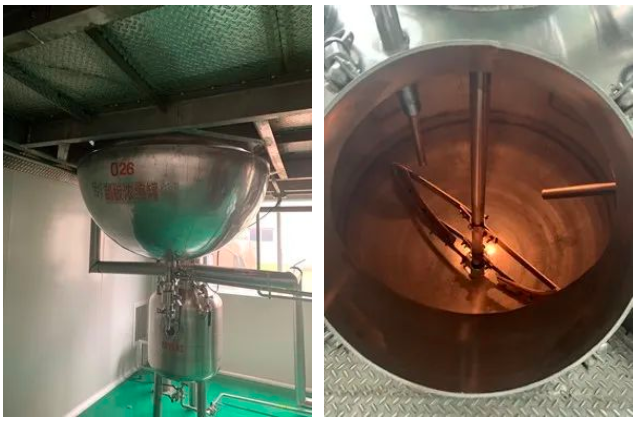

中成药制剂浓缩罐
原测量方案
在使用VEGA产品之前，客户尝试使用过其它品牌的雷达仪表来进行测量，结果现场出现了不同程度的问题：无法克服蒸汽、搅拌、结露等恶劣工况，测量不稳定，会跳变;没有办法很精确地标定体积，误差很大。后来，客户联系到VEGA，双方经过现场考察及技术深度沟通，决定采用VEGA最新的80GHz高频雷达仪表VEGAPULS 64来进行测试。

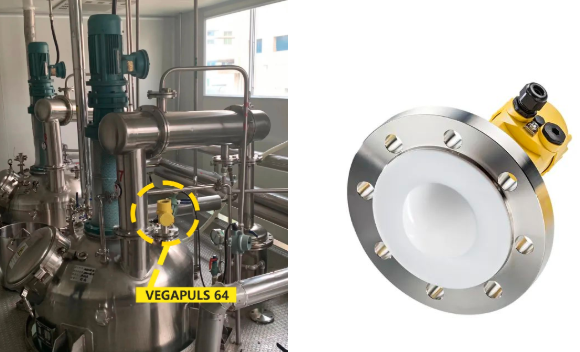

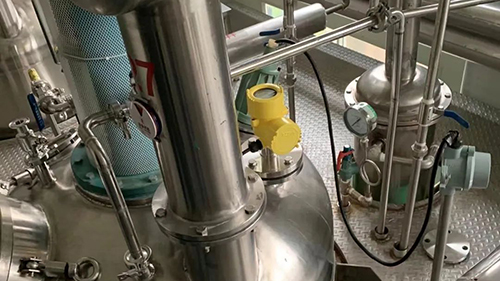

现场安装示意图
VEGA解决方案及测试效果
浓缩罐罐体不规则且体积较小，总量程为500 升，客户要求误差在5升以内。在调试过程中，需先用水进行体积标定。由于罐体下部分是半球体，跟上部直筒段之间大概还有10公分的不规则连接部分，因此在标定过程中，主要是针对罐体下部分的精确标定。标定后形成的高度和体积(亦称容量)转换关系如下图所示，VEGAPULS 64精度为1mm，扣除标定过程中液面轻微波动的影响，实际测量精度也达到了2mm，换算成体积后，体积误差仅为1.5升(相对500升总体积)，远小于客户5升的误差要求。

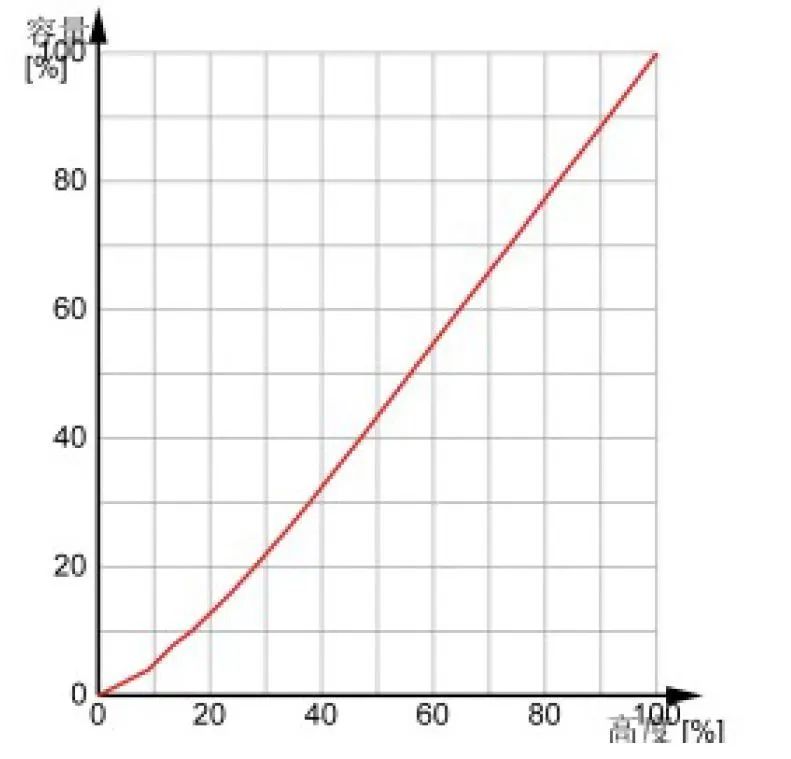

体积标定线性曲线图
经过对体积标定后，隔天进行投料测试。在浓缩罐整个运行过程中，虽然面临蒸汽、搅拌、结露等恶劣工况干扰，VEGAPULS 64 液位测量始终精确、可靠，而且反应迅速，其回波曲线如下所示：

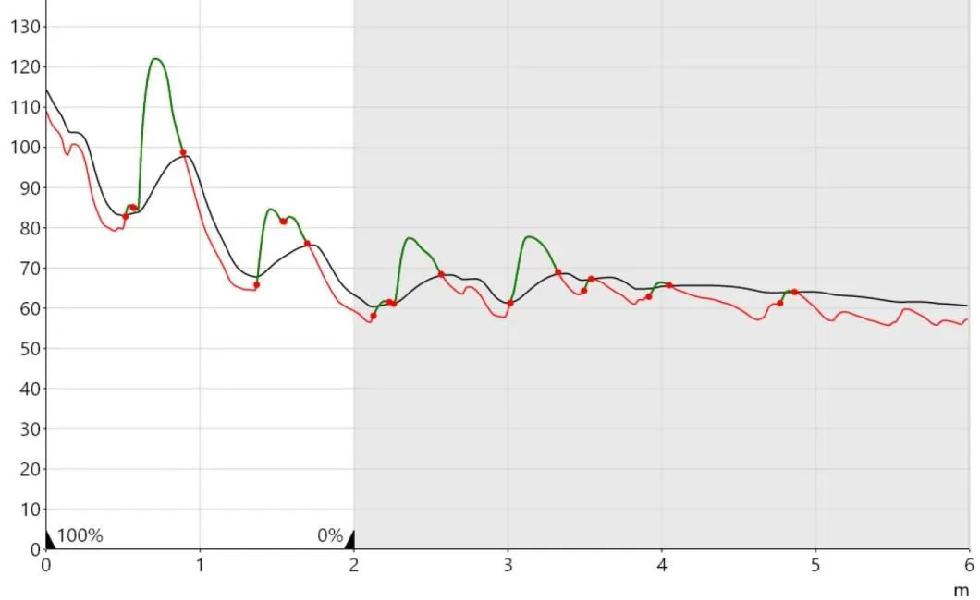

回波曲线图
高精度且快速的液位测量，保证了在浓缩罐快速出料时体积变化的精确测量和实时监控，使得后续配料工段的配料浓度始终保持在正常范围，从而实现了生产的顺利进行和产品质量的精确控制。
VEGAPULS 64的测量优势
01 超强抗干扰能力
凭借其高聚焦、强信号的优势，80GHz高频雷达仪表VEGAPULS 64抗干扰能力突出，罐体内的蒸汽、搅拌、结露均没有对测量造成影响，测量结果稳定可靠。
02 测量精度高
VEGAPULS 64精度可达1mm，正是高精度的液位测量，才使得高精度的体积测量得以实现，从而保证了浓缩罐的可靠运行和后续工段的精确配料。
03 反应速度快
VEGAPULS 64的反应迅速，满足了对快速出料时罐内物料体积变化的实时监控。
VEGAPULS 64克服了中成药制剂后反应阶段浓缩罐体积测量的各种复杂工况，得到了稳定精准的测量结果;同时VEGA服务人员在体积标定和仪表调试中表现出的严谨作风、专业能力，也是该体积测量得以顺利实现的重要保障。目前，客户已经使用VEGAPULS 64一年，仪表一直运行稳定、可靠，受到了客户的好评!
