目前在我国的现场总线应用中，当属RS-232/RS-485/RS-422接口使用最为普遍。在现场应用中，如果用户需要使用基于标准的RS-232的接口设备，例如PC机之类的设备连接至由RS-485/422构成的通讯网络时，就少不了要做RS-232和RS-485之间的接口转换。

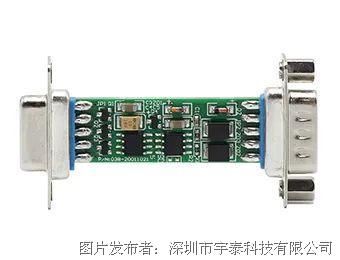

在此条件下，宇泰推出商业级袖珍型RS-232转RS-485接口转换器——UT-2201-PCBA。
产品概述

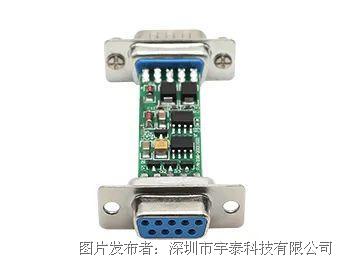

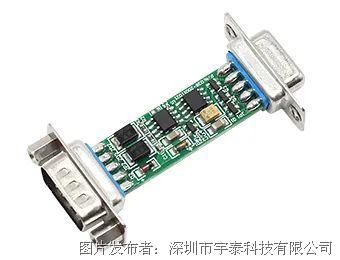

本产品外形采用DB-9/DB-9 通用转接插头，其中，T/R+、T/R-代表收发Ａ+、Ｂ-，VCC代表备用电源输入， GND 代表公共地线。点到点、点到多点、半双工通信接两根线(T/R+、T/R-)， 接线原则“发/收+”接对方的“发/收+”、“发/收-”接对方的“发/收-”。RS-485 半双工模式接线时，将T/R+（发/收+）接对方的A+、T/R-，（发/收-）接对方的B-。
产品详细
接口特性：接口兼容EIA/TIA的RS-232C、RS485标准
电气接口：RS-232端DB9孔型连接器，RS-485端DB9针型连接器，配接线柱（可选）
工作方式：异步半双工差分传输
传输介质：双绞线或屏蔽线
传输速率：300bps-115.2Kbps
外形尺寸：62.5mmX31mmX12.5mm
使用环境：-25℃ 到 70℃，相对湿度为5%到95%
传输距离：1,200米（RS-485端） 5米（RS-232端）
保护等级：RS-485接口每线600W的雷击浪涌保护

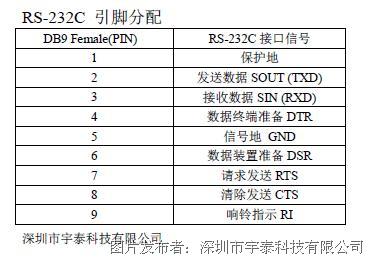

技术规格

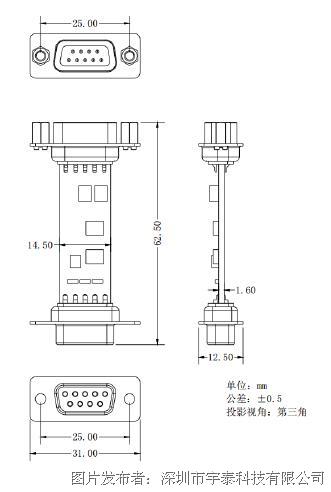

尺寸图
