“这不是我们的选择，而是政府们（《瓦森纳协定》成员国）的选择。”日前，荷兰光刻机巨头阿斯麦CEO温彼得再次就向中国大陆出口EUV光刻机一事解释道。他今年1月曾表示，中国不太可能独立复制出（replicate）顶尖的光刻技术，但也别那么绝对，“他们肯定会尝试”。
观察者网注意到，由于最先进的EUV设备无法向中国大陆出口，温彼得自2021年以来曾多次发声。2021年4月，他曾喊话美国，对华出口管制不仅不能阻碍中国技术进步，也将伤害美国自身的经济，限制出口只会加快中国自主研发的速度。
但美国显然对温彼得的表态视而不见。
2021年7月，美国官员曾透露，拜登政府在确认EUV光刻机在科技产业中的战略价值后，选择延续特朗普时期的政策。随后温彼得表示，针对中国大陆的情况，该公司将不得不“静观其变”。
在全球芯片短缺让产业链“叫苦不迭”之际，阿斯麦作为最关键半导体生产设备——光刻机的制造商，愈发引起产业界的关注。美国消费者新闻与商业频道（CNBC）近期对阿斯麦总部进行了实地探访。
图源：ASML
因为缺芯，“每天都在挣扎”
在荷兰南部靠近比利时边境的小镇费尔德霍芬（Veldhoven），坐落着世界上唯一一家能够生产极紫外光刻机（EUV）的企业——阿斯麦（ASML）。在为数据中心、汽车和iPhone提供算力的先进半导体制造中，EUV光刻是最昂贵的一步。
“阿斯麦在极紫外光刻机制造方面处于垄断地位，我们今天使用的每一块先进处理器都需要用到EUV光刻机。”塔夫茨大学（Tufts University）弗莱彻学院助理教授克里斯•米勒表示，每一台EUV光刻机都是有史以来最复杂的设备之一，这种机器重达180吨。
EUV是极紫外光（Extreme Ultraviolet）的缩写，这是一种波长极短的光，阿斯麦生产的设备可以大量产生这种光，用于在硅片上雕刻小而复杂的电路。极紫外光是由二氧化碳激光去轰击每秒喷出5万次的液态锡滴（molten tin）而产生，这种光通过一个直径为0.65米的椭球反光镜送进光刻机内。一部分极紫外光微粒被照射到硅片表面，进而雕刻出决定每个芯片功能的微小图案。
极紫外光刻机内部
由于全球芯片短缺，从索尼的游戏机PS5到雪佛兰汽车都开始出现订单积压，芯片制造商对阿斯麦EUV光刻机的需求大幅提升。自2018年底以来，阿斯麦的股价已经飙升超过340%，这使得该公司的市值超过英特尔等一些大客户。
阿斯麦CEO温彼得（Peter Wennink）表示，该公司成立38年以来一直致力于降低半导体的生产成本，并将在“未来几十年”继续这样做。“世界需要更多的芯片，”温彼得表示，“所以我们需要制造更多机器，顺便提一句，只要我们能继续降低每个晶体管的生产成本，这些光刻机的平均售价就会不断提升。”
即便如此，温彼得也认为，全球芯片短缺对阿斯麦来说是“Catch-22”（第22条军规，意即进退两难、左右为难）。
“我们收到很多来自供应商的信息，他们说，‘嘿，我们可能会延迟向你们交付模块，因为我们无法获得芯片。’我们说，‘如果我们得不到芯片，我们就不能制造机器来生产更多的芯片。’”温彼得坦言，阿斯麦仍在经营，“但每天都在挣扎。”
阿斯麦CEO温彼得
“严重依赖美国零部件的荷兰公司”
据温彼得透露，阿斯麦过去10年共卖出140台EUV光刻系统，现在每台售价高达2亿美元，而下一代高数值孔径（High NA）EUV光刻机的售价将超过3亿美元。
市场调研机构Semico Research的制造业务董事总经理乔安妮•伊托评论称，阿斯麦的EUV光刻系统过于昂贵，以至于大多数公司都买不起。她认为，这会把很多厂商排除在市场之外，包括芯片制造商格罗方德。由于成本太高，格罗方德于2018年宣布停止7nm及以下先进制程的研发。
如今，阿斯麦EUV光刻机的客户只有五家（台积电、三星、英特尔、SK海力士和美光）。2021年，最大的三个客户——台积电、三星和英特尔占阿斯麦业务量的84%。台积电表示，该公司在2019年率先采用EUV光刻机大规模量产芯片，从那之后一直处于领先地位，芯片制程至少领先三星和英特尔一个节点。
CNBC认为，阿斯麦在光刻机领域的主导地位仍是“一个相对较新的现象”。10年前，该公司开始进军EUV研发是由英特尔、三星和台积电的重大投资决定的。
“我们没有钱，”1999年加入阿斯麦的温彼得表示，“所以我们出去寻找合作伙伴，这实际上是我们建立公司的基础。我们也因此被迫成为一个系统架构师和系统集成商。”

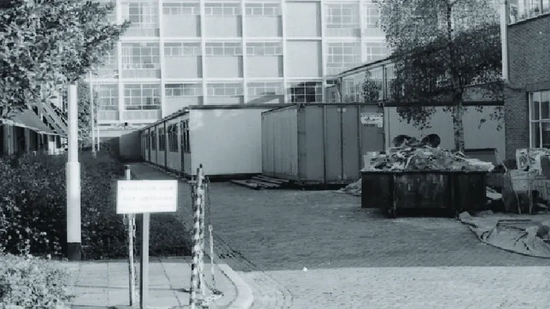

把时间拉回到1984年，阿斯麦刚成立时是荷兰电子巨头飞利浦的子公司。在荷兰艾恩德霍芬飞利浦办公大楼旁边一间漏水的小屋子里，阿斯麦推出第一台用于半导体光刻的设备，这种技术是20世纪50年代在美国军事实验室发明的。
图源：ASML
