产品介绍：

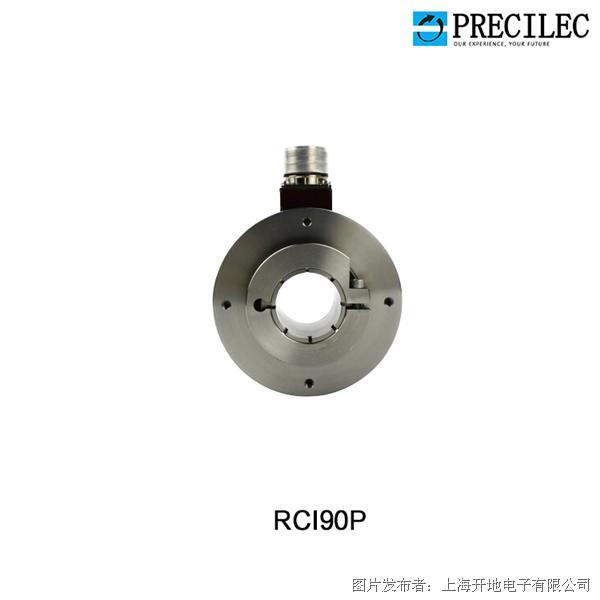

rci90p系列是precilec品牌下的外径90mm增量型编码器，通孔孔径可达30mm，其他尺寸可定制，在设计上，应用高精度的光电原理，使测量更加精准，结合抗老化工艺处理，使编码器抗干扰及长寿命，坚固的外壳设计，严格防尘防水，适应恶劣工况。
产品特点：
90系列重载型增量编码器，坚固的耐振动设计
雷恩专用的ASIC光电技术，增强抗干扰长距离传输
通孔孔径最大可达30mm（12mm,14mm,16mm,20mm,25mm,28mm可提供）
分辨率最大可达10000ppr(常规1024ppr;2048ppr;4096ppr)
温度范围：-40...+85 °C （可定制-40...+85 °C）
防护等级：IP65
相关参数：
电气参数：
电源电压：9-26Vdc; 5Vdc
脉冲数： 1ppr –10000ppr
响应频率：Max 300KHz
输出信号：A, B, Z, /A, /B, /Z
零脉冲：标准0.25T（0.5T ,1T 可选）
信号方向：A超前B信号90°;（轴端顺时针旋转）
感应机理：光电式
输出形式：HTL & TTL ( TTL与RS422兼容 )
输出电压：VH &e; 4v,VL≤0.5v @ 5Vdc
VH &e; Vcc-3v, VL≤0.5v @ 24Vdc
消耗电流：140 mA @ 5Vdc
40 mA @ 24Vdc
上升时间：≤ 200 ns @ 5Vdc
≤ 800 ns @ 24Vdc
下降时间：≤ 200 ns @ 5Vdc
≤ 200 ns @ 24Vdc
插头输出：M23*12芯；哈丁插头10芯；端子盒式
电缆输出：径向8芯PVC电缆（12芯PUR可选）
绝缘阻抗：10M;
EMC：EN61000-6-2 ； EN50081-1(1992)
机械环境参数（Mechanical & Enviromental Data）
外径尺寸：90mm
孔径：最大孔径为30mm（12mm,14mm,16mm,20mm及25mm可选）
壳体材质：铝材质
轴体材质：不锈钢
旋转速度：6000 rpm
启动力矩：5Ncm
转动惯量：550 gcm2
轴向载荷：50N
径向载荷：80N
耐振动性：200m/s2( 10-1000Hz)
耐撞击性：500m/s2( 6ms)
壳体固定：双弹簧片、扭力臂、长弹簧片
防护等级：IP65
工作温度：-40℃….+85℃
储存温度：-40℃….+95℃
重量：约700g ( 不含电缆 )
应用领域：
专为钢铁冶金行业、起重行业、造纸行业、木材加工行业设计制造
