工艺介绍
随着消费者对于视听要求的提升，电视机的尺寸越来越大，像素也随之越来越多，导致出现像素坏点的几率逐渐提高。

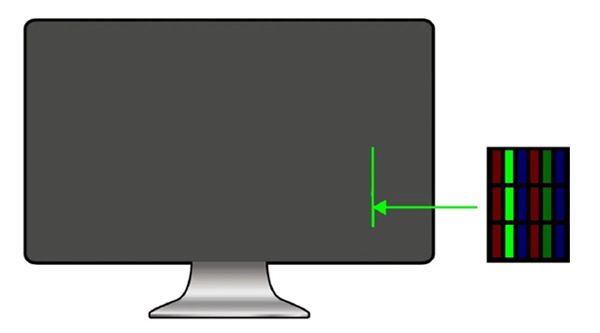

面板的每个像素由红绿蓝三元色组成，目前较为常见的坏点，是颜色亮度高于正常值的像素亮点，例如出现绿色坏点(如下图所示)，因此需要进行坏点的修复。
nload="javascript:if(this.width>500)this.width=500">

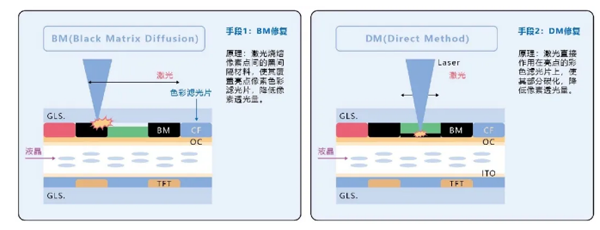

目前最常见的修复手段有两种，都是通过激光降低亮点像素的透光量。分为BM修复和DM修复。BM修复是通过激光热熔像素点之间，间隔的黑色材料，使其覆盖在像素点上，以降低其透光量;DM修复是激光直接作用在像素点上，使其部分碳化，降低其透光量。
nload="javascript:if(this.width>500)this.width=500">
激光修复设备的基本流程：首先由相机检测坏点，记下坐标后再通过激光进行逐个修复，最后由检测系统查一遍。要求在上千万，乃至上亿个微小像素点中快速、准确地找到所有坏点，并且快速修复。
课题
01、如何确保大型龙门机构的运动精度?
龙门机构的运动精度，受到电机调谐的精度、龙门运动时的同步精度以及龙门寻零重复的精度等因素影响，可能造成最终动作的精度不足。
nload="javascript:if(this.width>500)this.width=500">
02、如何实现多轴插补时，高频率、高精度的监测?
目标：快速检测 速度100mm/s，精度0.2μm
解决方案
1、同步误差消除

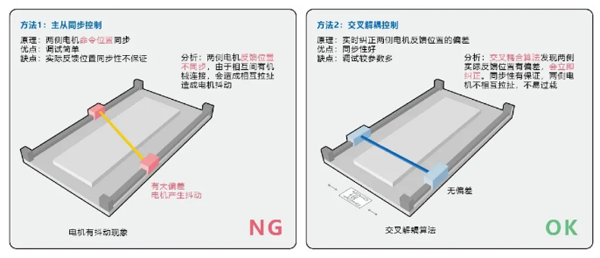

目前较为常见的方式，主要通过两侧电机的命令位置同步，虽调试简单，可由于相互间有机械连接，会造成相互拉扯造成电机抖动。
因此，我们采用交叉解耦控制，通过实时纠正两侧电机反馈位置的偏差，同步性有保证，两侧电机不相互拉扯，也不易过载。
nload="javascript:if(this.width>500)this.width=500">
2、机构误差消除

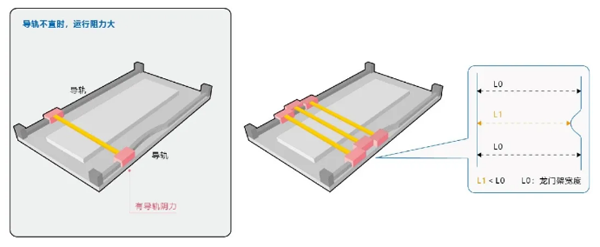

如果导轨笔直且平行，运行畅通无阻;一旦存在弯曲，则会出现阻力。由于交叉解耦强制龙门机构横向通过，所以依然会造成电机抖动。通常我们在现场所遇到的龙门机构，很难保证完全的笔直，因此仍然需通过控制方式的优化来寻找突破口。
nload="javascript:if(this.width>500)this.width=500">

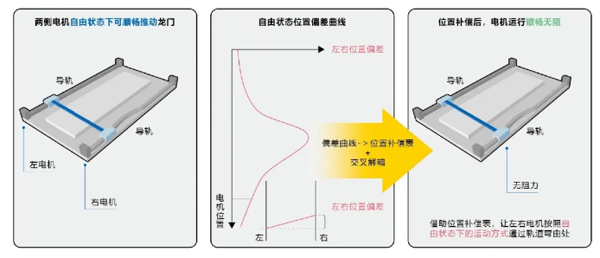

我们让龙门在自由的状态下，用手推动龙门并使其在轨道上全程运动，此时采集两侧电机的位置偏差曲线，然后将这个偏差曲线的数据导入至运动控制器的位置补偿表中，对其进行位置补偿。在补偿表和交叉解耦的作用下，龙门便可以在导轨弯曲处畅通无阻的运行。
nload="javascript:if(this.width>500)this.width=500">
3、龙门寻零的误差消除
目前较为常见的龙门回零方式有两种，第一种，是主电机单边回零，这种方法简单，但是从电机的重复精度差。第二种，是主电机回零时从电机锁存零位，这种方法虽然可以保证重复精度，但对零点传感器的安装位置有要求。
我们采用的方案，是主从电机分别回零，不仅重复精度高，且无传感器安装限制。
4、面板的不间断高速检查

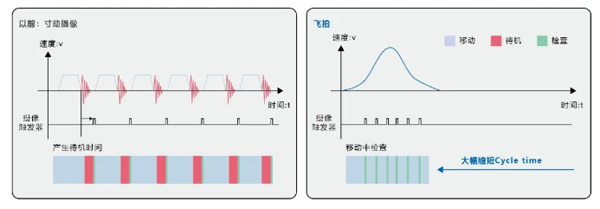

在面板修复前，需要对面板进行高频、连续、等间距的拍摄检测，目前较为常见的方式有两种：1、寸动摄像，此方式存在较明显的停顿，整体拍摄时间冗长;2、连续摄像，此方式虽然拍摄速度能够达到要求，可容易产生曝光、画像不清晰等精度上的课题。
因此，我们采用欧姆龙独特的飞拍技术，能够在无停顿、连续检查的同时，确保检查的高精度，相比原本的检测方式，节拍时间缩短了70%。
nload="javascript:if(this.width>500)this.width=500">

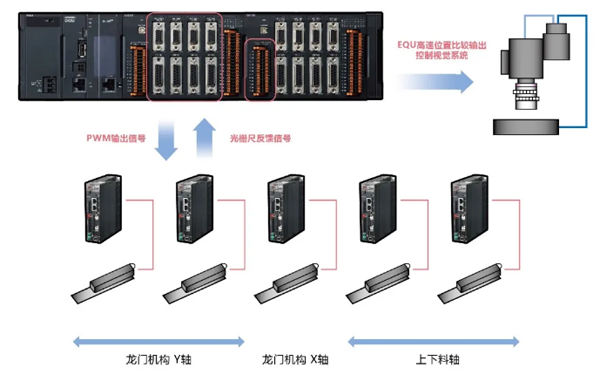

控制系统
nload="javascript:if(this.width>500)this.width=500">
实现价值
1. 大型龙门机构运动速度与精度的保证：
From 速度600mm/s时，跟随误差<±10μm
To 速度800mm/s时，跟随误差<±3.7μm
2、 多轴插补时高频率、高精度飞拍：
From 速度100mm/s时，检查精度0.2μm
To 速度100mm/s时，检查精度0.15μm
【经营层】
■ 应对当前液晶面板不断高涨的需求，以及市场的扩大，通过运动控制与检测的优化，解决激光坏点修复的难点，设备速度与精度得到显著提升，打造行业Top竞争力。
【管理层】
■ 欧姆龙可编程多轴运动控制器，兼容第三方产品，使客户拥有更多的选择空间，例如选择更为经济的电机与驱动器后，可提高设备价格优势。
■ 运动机构的定位以及检查的速度、精度提升，完全建立在控制系统与程序的优化，无需更改机械结构和运动时间，导入时间更快且成本更低。
【工程师层】
■ 设备速度与精度都得到显著提升，从600mm/s 精度±10μm提升至800mm/s 精度±3.7μm。
■ 欧姆龙机械自动化控制器NJ/NX系列，内置飞拍技术功能块，调试简单，开发周期短。
