东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出三款采用业界最小封装类型之一[1]的4-Form-A电压驱动光继电器---“TLP3407SRA4”、“TLP3412SRHA4”与“TLP3475SRHA4”，这三款器件于今日开始支持批量出货。

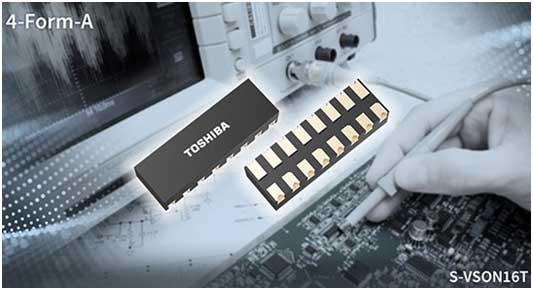

新产品是东芝有史以来第一款四通道常开型光继电器。其采用最新开发的小型S-VSON16T封装，安装面积典型值仅为12.5mm2，为业界最小封装类型之一。而且由于在输入侧内置电阻，这些产品无需任何外部电阻即可由电压驱动。这些特性有助于降低对电路板空间的需求，从而能够安装更多的光继电器。
新款光继电器适用于诸如半导体测试器等需要在空间有限的电路板上安装大量继电器的应用。
新产品的最高额定工作温度是125℃，因此适用于高温环境，而且便于确保热设计裕度。
Ø 应用：
- 半导体测试仪（用于存储器、SoC和LSI等器件的探针卡与测试头）
- 老化设备
- 测量仪器（示波器、数据记录仪等）
Ø 特性：
- 采用业界最小封装类型之一的S-VSON16T封装，4-Form-A触点
- 集成输入电阻器的电压驱动型，无需外部电阻（输入电压：3.3V系统或5V系统）
- 高额定工作温度：Topr最大值＝125℃
Ø 主要规格：
（除非另有说明，@Ta＝25℃）
器件型号 | TLP3407SRA4 | TLP3412SRHA4 | TLP3475SRHA4 | ||
封装 | 名称 | S-VSON16T | |||
安装面积典型值（mm2） | 12.5 | ||||
触点类型 | 4-Form-A | ||||
绝对最大额定值 | 断态输出端电压VOFF（V） | 60 | |||
通态电流ION（A） | 0.6 | 0.25 | |||
通态电流（脉冲）IONP（A） | T＝100ms时，占空比＝1/10 | 1.8 | 0.75 | 0.75 | |
工作温度Topr（℃） | -40至125 | ||||
推荐的工作条件 | 施加输入正向电压VIN典型值／最大值（V） | Topr时 | 3.3／6 | ||
电气特性 | 断态漏电流 IOFF最大值（nA） | VOFF＝50V时 | 1 | 1 | 1 |
输出电容COFF典型值（pF） | 80 | 最高20 | 最高20 | ||
耦合电气特性 | 限制LED电流ILIM(LED)典型值（mA） | Ta＝110℃时，VIN＝5V | 0.7 （@3.3V） | 6.3 | 6.3 |
工作电压VFON最大值（V） | 3 | ||||
导通电阻RON最大值（Ω） | 0.3 | 1.5 | 1.5 | ||
开关特性 | 导通时间tON最大值（ms） | 20 | 0.5 | 0.5 | |
关断时间tOFF最大值（ms） | 1 | 0.2 | 0.2 | ||
隔离特性 | 隔离电压BVS最小值（Vrms） | 300 | |||
库存查询与购买 | 在线购买 | 在线购买 | 在线购买 | ||
注：
[1] 截至2021年11月东芝针对电压驱动光继电器所做调研。
