产品介绍
近日，米尔电子高端产品MYC-JX8MPQ核心板及开发板震撼上市，MYC-JX8MPQ核心板采用NXP首个集成 NPU的高性能处理器i.MX 8M Plus，板载资源丰富，集成了处理器、DDR4、QSPI NOR Flash、eMMC、PMIC电源管理等资源，接口丰富，应用广泛。

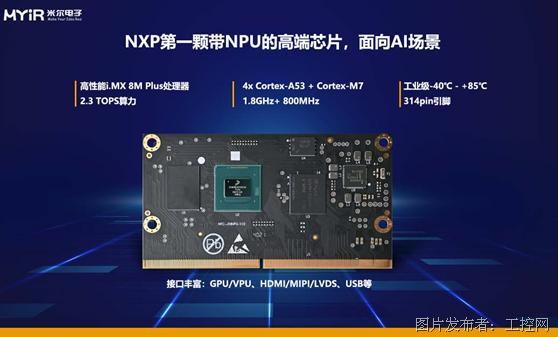

米尔电子MYC-JX8MPQ核心板
NXP第一颗带NPU的高端芯片，面向AI场景，强大的边缘计算能力

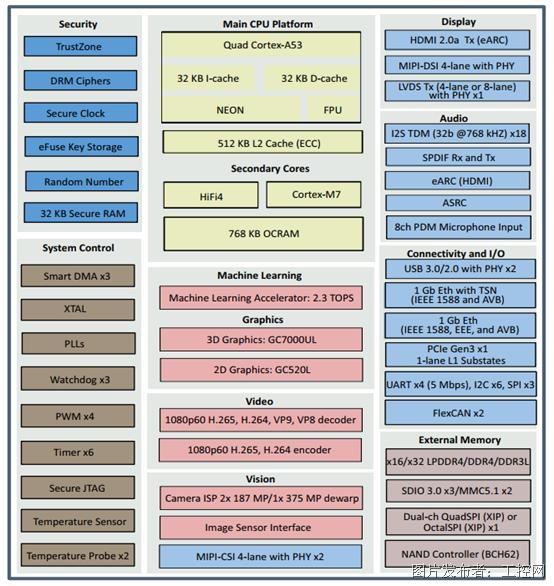

i.MX 8M Plus是首个集成专用神经处理单元(NPU)的i.MX系列产品，能够在工业和物联网等领域实现边缘端高级机器学习推理。i.MX 8M Plus处理器提供2.3 TOPS算力（每秒兆级操作）的高性能NPU、主频高达1.8GHz(工业级1.6Ghz)的四核Arm® Cortex-A53子系统、主频可达800MHz 的基于Cortex-M7的独立实时子系统、用于进行语音和自然语言处理的高性能800 MHz音频DSP、双摄像头图像信号处理器（ISP）和用于丰富图形渲染的3D GPU。
丰富的高速接口,传输速率快
MYC-JX8MPQ核心板拥有2个千兆以太网，具有AVB、IEEE 1588、EEE和1个w/ TSN、2个两用USB 3.0/2.0、带C型PHY、PCIe Gen 3、3个SDIO 3.0、2个CAN FD等接口，保障数据的传输速度和准确性。
强大的多媒体功能
i.MX 8M Plus处理器具有强大的视频处理能力和H.265编码能力，为实时视频提供高效率的压缩，方便上传至云端或者本地保存，同时高性能HiFi 4 DSP，通过对语音流进行预处理和后处理来增强自然语言处理性能。
品质可靠，交货期稳定，项目开发首选
米尔电子的MYC-JX8MPQ核心板，采用14nm FinFET工艺技术，具有低功耗和高性能；使用314pin、金手指连接器、8层PCB沉金工艺生产，品质可靠 ；满足-40~85℃环境要求，符合严格工业级标准；MYC-JX8MPQ核心板通过国际权威机构SGS质量认证的CE认证和ROHS认证，为产品品质提供更信赖的保障；此外，米尔电子一直跟恩智浦保持良好的合作关系，产品交货期稳定。
丰富的外设和开发资源，应用广泛
米尔电子的MYC-JX8MPQ核心板具有丰富的外设资源，可拓展性强，可广泛应用于高性能工业计算机，仪器仪表、高性能AI设备、边缘计算网关，5G网关等。
免费提供LinuxL5.10.9系统的驱动支持，提供2.0版本MYIR MEasy HMI参考代码及NXP官方Demo，后续将支持AI相关Demo。资料包含用户手册、PDF 原理图、外设驱动、BSP源码包、开发工具等。购买后提供完善的售后技术支持。

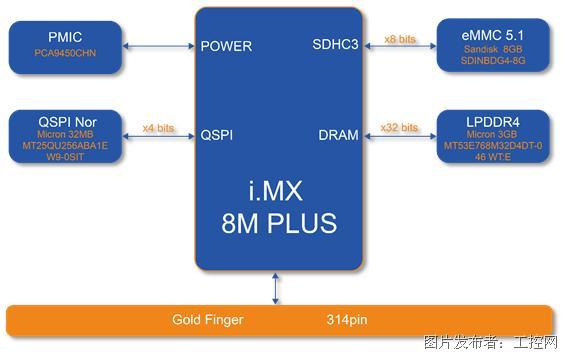

MYC-JX8MPQ核心板系统框图
MYC-JX8MPQ主要参数
名称 | 主要参数 |
主控芯片系列 | i.MX 8M Plus Quad |
主控芯片型号 | MIMX8ML8CVNKZAB (标准配置-工业级) MIMX8ML8DVNLZAB (标准配置-商业级) |
处理器规格 | x4 Cortex-A53、Cortex-M7、VPU、NPU |
内存 | DDR4 3GB |
存储器 | eMMC 8GB |
核心板尺寸 | 45mm*82mm |
接口类型 | 使用314pin，金手指连接器 |
PCB板规格 | 8层，沉金工艺生产，独立的接地信号层，无铅 |
操作系统 | Linux L5.10.9 |
根据CPU型号、工作温度等参数的不同，MYC-JX8MPQ核心板标准产品有2种型号，针对批量要求，米尔电子提供定制服务，可以选配核心板参数。
型号 规格 | MYC-JX8MPQ-8E3D-160-I | MYC-JX8MPQ-8E3D-180-C |
主芯片 | MIMX8ML8CVNKZAB | MIMX8ML8DVNLZAB |
主芯片系列 | i.MX 8M Plus Quad | i.MX 8M Plus Quad |
内核 | 4x Cortex-A53 + Cortex-M7 | 4x Cortex-A53 + Cortex-M7 |
主频 | A53 1.6GHz, M7 800Mhz | A53 1.8GHz, M7 800Mhz |
操作系统 | Linux L5.10.9 | Linux L5.10.9 |
内存 | 3GB | 3GB |
存储器 | 8GB | 8GB |
MIPI DSI | 1 x 4lane | 1 x 4lane |
MIPI CSI | 2 x 4lane | 2 x 4lane |
UART | 4路(最高） | 4路(最高） |
USB | USB 3.0 OTG TypeC x1 USB 3.0 HOST TypeA x1 | USB 3.0 OTG TypeC x1 USB 3.0 HOST TypeA x1 |
以太网 | 1000M Ethernet(RGMII) x2 | 1000M Ethernet(RGMII) x2 |
I2C | 6路 (最高） | 6路 (最高） |
SPI | 3路(最高） | 3路(最高） |
LVDS | 2 x4lane,support dual link lvds | 2 x4lane,support dual link lvds |
HDMI | 1x 1080p60 | 1x 1080p60 |
AUDIO | HiFi4 Audio DSP | HiFi4 Audio DSP |
PCIE | PCIE3.0 x1lane | PCIE3.0 x1lane |
CAN | 2路 | 2路 |
uSDHC | uSDHC1:8bit width uSDHC2:4bit width | uSDHC1:8bit width uSDHC2:4bit width |
供电电压 | +5V | +5V |
机械尺寸 | 45mm*82mm | 45mm*82mm |
工作温度 | -40℃ - +85℃ | 0℃ - +70℃ |
封装引脚数 | 314pin | 314pin |
相关认证 | CE ROHS | CE ROHS |
MYC-JX8MPQ核心板选型表
4、标注图
