——华信中央空调电气标准化实施分享
作者：王金
第一次听说“防呆”这个词，我听着发音以为是一个英文单词，实在不明白什么意思。华信中央空调的总经理俞越先生给我解释说：“防呆就是形成一种标准或固化的方式减少人为干预，防止人为发呆”。很幽默的解释，但是精髓很值得学习。总结我们为华信中央空调做elecworks软件使用实施的过程时我们发现，对于华信来说，最大的变化是把原本简单的结果转换成复杂的配置，而后成就简单的标准化设计和管理。
1. 简单的结果需要转化成复杂的配置
1) 最初的想法
最初使用elecworks的规划只用于代替AutoCAD提高电气绘图的设计效率。工程师认为，AutoCAD其实也能够完成绘图，而且有一些历史的图纸可以直接复制，每次只要复制DWG图纸后做一些简单的修改，再改一改excel中统计的设备型号就行了。只是比较麻烦的是常常采购时漏了或多采购了设备，而且车间工人经常过来问图纸上设备怎么接。有工程师偷偷告诉我，有时候确实是图纸画错了，后来干脆有些地方就不做说明，这样避开了后期改图纸，反正工人还是要来找他问的。
2) 资料整理
在项目实施的启动会上，我对实施项目小组成员们说：请你们把你们自己工作以及与自己工作相关的所有内容都整理出来。大家很不解，我也不做解释，先看看大家是如何考虑自己的工作内容和与自己相关的工作内容的。果然，半小时后大家把资料收集整理好了。我看了，有这些内容：
● 电气设计原理图
● 显示屏等给终端用户使用的接线图
● 项目用设备型号统计表
● 接线用工艺表
● 2D配电盘布局图
● 3D结构图
我对项目小组说：确定就这么多了吗?大家点点头。我微笑不语，我肯定后面还会增加的。
3) 整理思路
我比较喜欢的培训方式是自上而下，先梳理出框架，然后丰满各个环节。实施的时候，首先给大家洗洗脑，明确一下软件中的各种概念，例如设备、设备型号、符号的关系，什么是参数化设计，为什么需要做模块化设计。让大家的思路扩展开去，避免惯性思维锁定elecworks软件只能够完成电气软件图的概念。
4) 复杂的环境建设过程
前面的几天都是枯燥的，因为需要大家沉下心来做企业设备库、定制符号、图框、报表模板。慢慢的大家发现一个现象，elecworks在绘制原理图时采用的是数字化管理的模式，这与企业的PDM/ERP管理方式对接起来。“我们以前只想过自动生成设备清单，都没考虑过成本统计问题。现在，把产品的价格关联到elecworks的设备库上，一旦设计完成自动生成报表，直接就把成本统计出来了，以前从来没想过还能这样做，很有帮助”。
慢慢的大家开始发散性思维，将elecworks理解成一个电气设计的管理工具，使用参数化的方式来理解和梳理工作流程。虽然这个过程花费了大量的时间，但是这个过程中的每一次讨论都是对大家知识系统化培训和整理，是非常有价值的。
2. 复杂的配置就为了简单的流程
1) 原理设计防呆
设计的内容能够形成模块的，全部做成宏。预先定义好设备型号，每个新项目的设计只是重新来一次“搭积木”。
2) 设计条件的防呆
“打开图纸，我不希望工程师自己来考虑要添加什么符号，而是形成一种可视化的列表，直接排好顺序，这样减少设计过程对人的依赖程度”——俞越总经理这样说，我们也确实这么做，效果很明显。
3) 项目内容防呆
“如果工程师忘记给工程添加说明书或者监测报告怎么办?要防呆!”我们直接在工程模板中添加了工程说明书、测试报告等多种文档，也增加了辅料的定义，将工作流程直接固化到工程的模板中，让工程师从前往后设计是随时可以看到，防止遗忘。
4) 设计环境的防呆
在制作符号时，直接指定符号对应的设备型号，也即将符号和设备型号建立一对一的关系。这样，工程师只需要在图纸中添加出符号，就自动获取对应的设备型号。在打开其他类型图纸(例如布局图或接线图)时自动调出对应类型图纸的符号。虽然前期工作很复杂，但是这样的复杂就是为了在设计时形成简单的工作流程。
3. 机电一体化设计

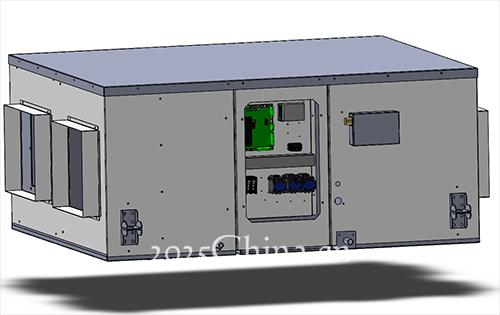

电气设计的数据与机械数据的关联，对于企业的整体设计来说至关重要。在之前，电气数据一直是一个“空壳”。自从企业上了PDM后，电气数据的提取一直是一块瓶颈。
使用elecworks 与 SolidWorks 的结合，可以让电气数据与机械数据无缝关联。

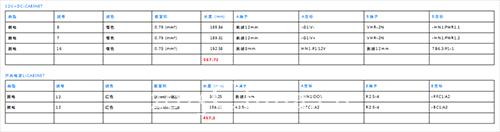

完成电气与机械的数据关联后，elecworks模块会自动将电气连接信息传递给机械软件，在3D环境中自动完成布线。而elecworks的强大报表功能则自动统计出每根线的长度信息。
机电一体化，对于华信的信息化管理，提供了强大的数据联动性和整合性。
4. 以退为进，成就标准化
标准化的过程是一个艰辛的过程，需要经历多部门多次的讨论和研究，但最终确定和执行的都是最合适企业发展的。这就像铸造磨具——构建出磨具，每次塑造的都是相同的结果，过程简单，且出错率降到最低。我们花费大量的时间和精力来构造磨具，这是值得的，是一劳永逸的。
华信在经历过这次的项目实施后，我将项目的图纸统一打印一份A4的小册子交给俞总经理，他爱不释手。“嗯，这才向一个国际型公司拿得出手的东西。以前东一榔头西一棒槌不成体系，现在好了，这就是我想要的!”

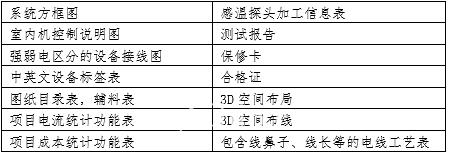

最后，除了最初大家整理出来工作中需要做的内容之外，我们又增加了若干的设计内容和产出内容：
5. 写在最后
我们的实施结束了，但是华信内部的创新工作并未结束。是的，这就是我们希望看到的。我们并不希望工程师只学会软件的功能操作，而是帮助工程师梳理设计思路，简化企业工作流程，养成数字化管理和设计的思维习惯。只有这样，工程师的设计能力才能得到提升，才能形成和传递企业数字化管理的能力，才能真正提高企业的核心竞争力。
